Nickname

cover











Fuesse


Fuss_Kabeldurchfuehrung


Kameraarm


Kameraarm_Kabeldurchfuehrung


Aufnahme_Fuss


Aufnahme_Fuss_Kabeldurchfuehrung


Ring_Element


Verbinder



0,2mm Schichthöhe5 Wandlinien (zur Erhöhung der Festigkeit)25% Infillkein Support (ausser bei den Kameraarmen und Kameradeckel)

0.2mm layer height5 wall lines (to increase strength)25% infillno support (except for the camera arms and camera covers)

0.2mm layer, 5 walls, 25% infill

Fuss_Kabeldurchfuehrung_alternative




kleine Abschnitte des LED-Rings zum Toleranztest der Verbindung

Small sections of the LED ring for connection tolerance testing

0.2mm layer, 2 walls, 15% infill

https://www.printables.com/model/287938-dartboard-led-ring-and-camera-mount-v2

https://autodarts.diy/3d-printing/

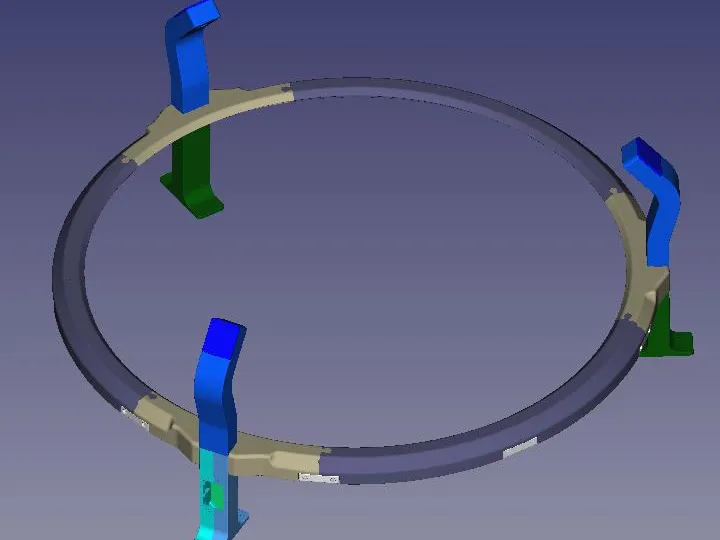

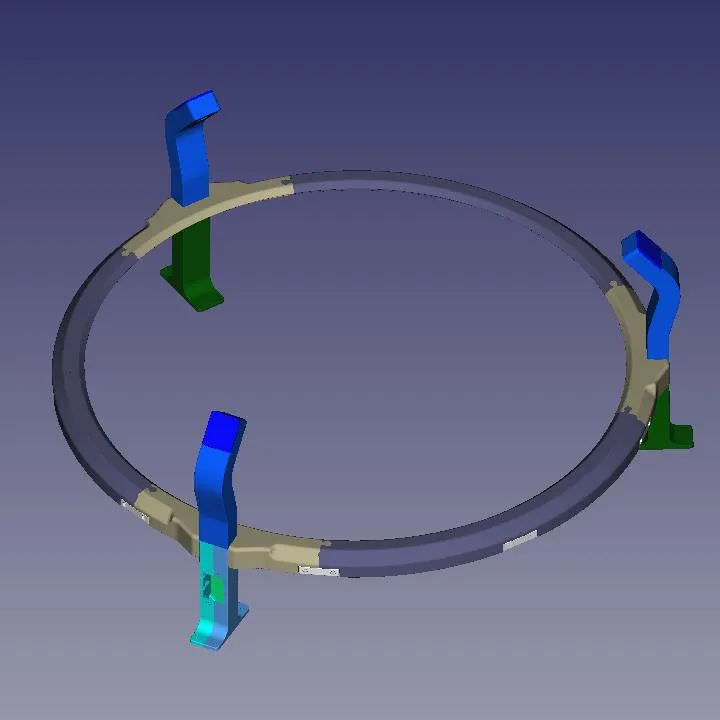

Bei der Konstruktion des autoscoring Systems lag mein Hauptaugenmerk darauf eine stabile Verbindung der Ringelemente untereinander und zu den Füßen zu erreichen. Des Weiteren war mein Ziel auf Gewindeeinsätze zu verzichten und trotzdem eine solide Verschraubung der einzelnen Elemente zu erreichen.Alle Teile außer der Kameraarme und -deckel können ohne Support gedruckt werden.Der von mir benutzte LED-Strip hat einen Dimmer, welchen ich in einen Fuß integriert habe. Solltest du einen anderen LED-Strip verwenden kannst du den alternativen Fuß zur Kabeldurchführung verwenden.&nbsp;Benötigte Hardware:&nbsp;Verbinden der Ringelemente:<ul><li>18x M4x12 Linsenkopfschrauben</li><li>18x M4 Mutter</li></ul>Befestigung Ring an Fuß/Kameraarm:<ul><li>6x M4x25 Linsenkopfschrauben</li><li>6x Me Mutter</li></ul>Befestigung Kamera:<ul><li>12x M2x6 Linsenkopfschraube</li></ul>Befestigung Kameradeckel:<ul><li>3x M2x8 Linsenkopfschraube</li></ul>Befestigung Deckel Fuß (nur bei Verwendung Fuß für Dimmer)<ul><li>4x M4x8 Linsenkopfschraube</li></ul>&nbsp;Stückliste:<ul><li>2x Fuss</li><li>2x Kameraarm</li><li>1x Kameraarm_Kabeldurchfuehrung</li><li>2x Aufnahme_Fuss</li><li>1x Aufnahme_Fuss_Kabeldurchfuehrung</li><li>3x Kameradeckel</li><li>6x Ring Element</li><li>9x Verbinder</li></ul>zusäztlich:<ul><li>1x Fuss_Kabeldurchfuehrung_1</li><li>1x Fuss_Kabeldurchfuehrung_2</li><li>1x Deckel_Fuss</li></ul>oder alternativ<ul><li>1x Fuss_Kabeldurchfuehrung_alternativ</li></ul><boostme><boosttitle>Boost Me</boosttitle></boostme>

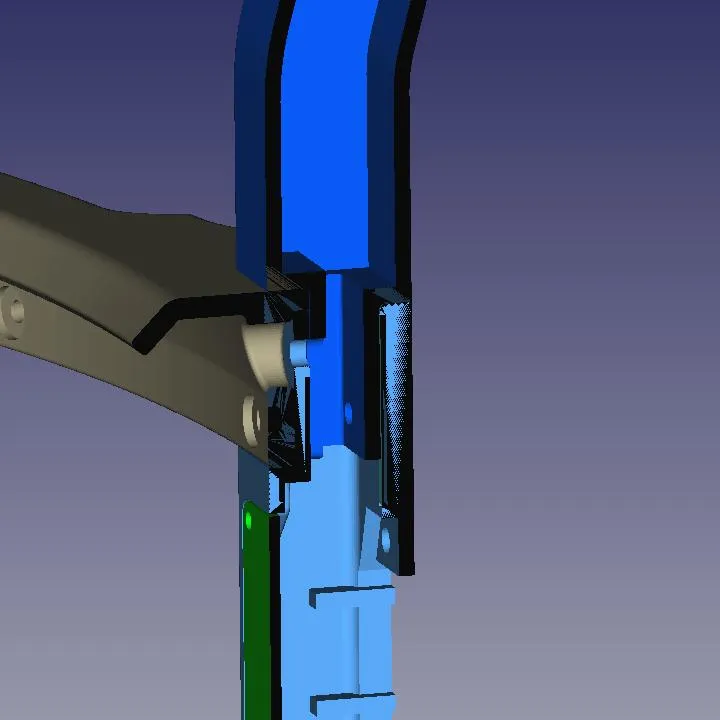

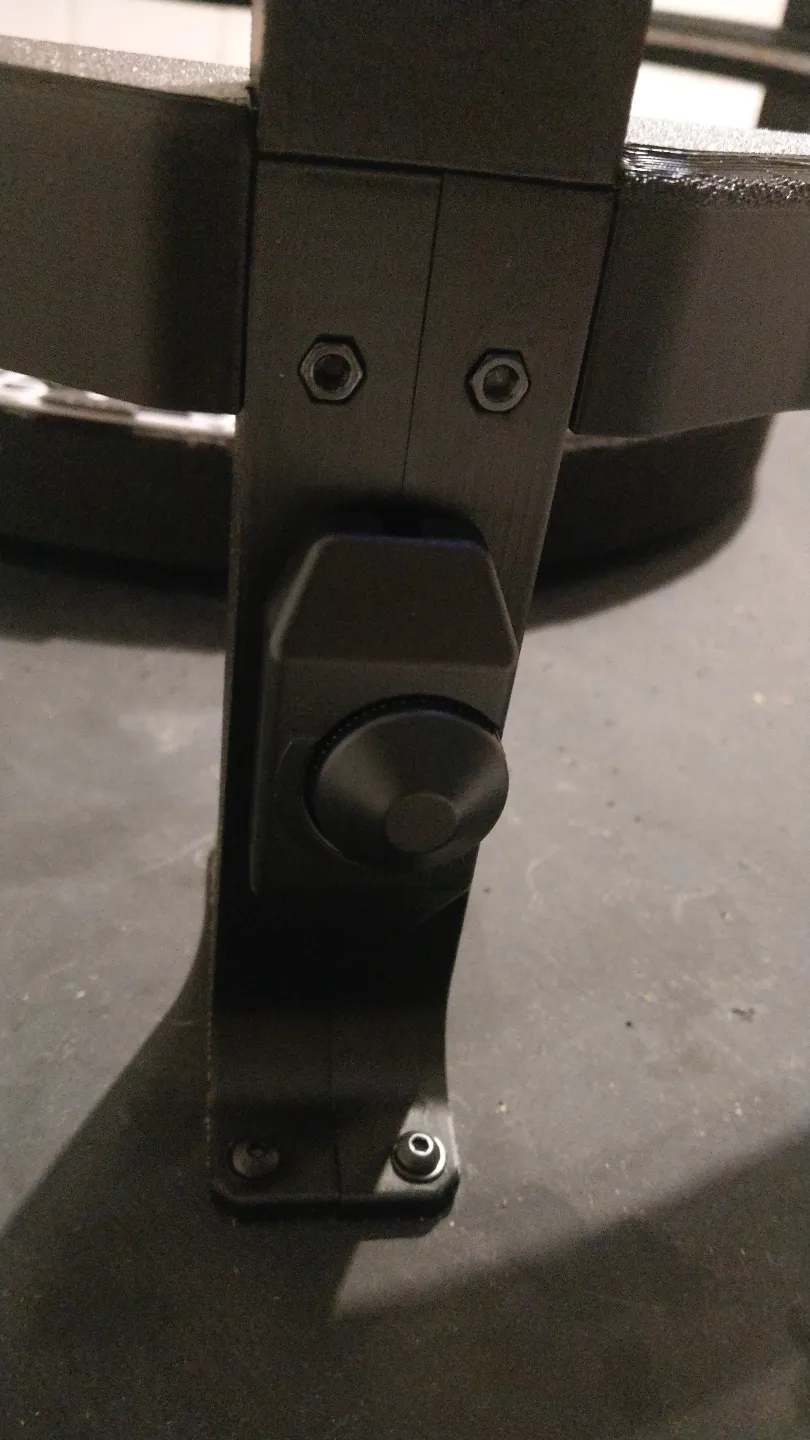

In designing this autoscoring system, my primary focus was achieving a stable connection between the ring elements and the bases. Furthermore, my goal was to avoid threaded inserts while still ensuring a robust fastening of the individual components.All parts, except the camera arms and covers, can be printed without support.The LED strip I used has a dimmer, which I integrated into a base. If you use a different LED strip, you can use the alternative base for cable routing.&nbsp;Required Hardware:&nbsp;Connecting the ring elements:<ul><li>18x M4x12 countersunk screws</li><li>18x M4 nuts</li></ul>Attaching ring to base/camera arm:<ul><li>6x M4x25 countersunk screws</li><li>6x M4 nuts</li></ul>Attaching the camera:<ul><li>12x M2x6 countersunk screws</li></ul>Attaching the camera cover:<ul><li>3x M2x8 countersunk screws</li></ul>Attaching the base cover (only when using the base for the dimmer)<ul><li>4x M4x8 countersunk screws</li></ul>&nbsp;Parts List:<ul><li>2x Base</li><li>2x Camera Arm</li><li>1x Camera Arm_Cable Routing</li><li>2x Base Mount</li><li>1x Base Mount_Cable Routing</li><li>3x Camera Cover</li><li>6x Ring Element</li><li>9x Connector</li></ul>Additionally:<ul><li>1x Base_Cable Routing_1</li><li>1x Base_Cable Routing_2</li><li>1x Cover_Base</li></ul>Or alternatively<ul><li>1x Base_Cable Routing_Alternative</li></ul><boostme><boosttitle>Boost Me</boosttitle></boostme>

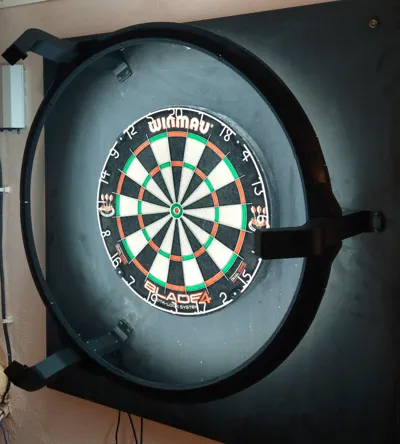

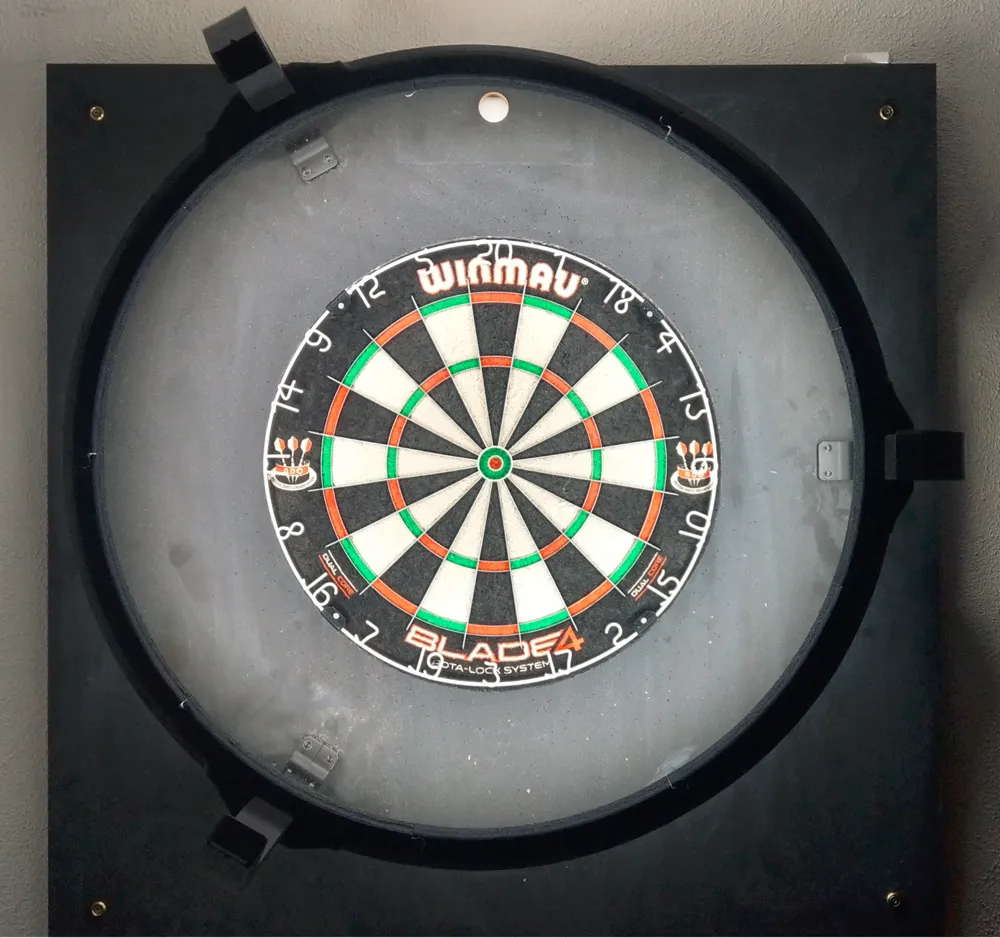

Autodarts LED Ring Light and Camera Mount
