<ul><li>keine Stützen erforderlich</li><li>mit 6 Wänden ziemlich stabil</li><li>min. 20% Infill</li><li>Material: Wetterfestes, UV-beständiges Kunststoff-Filament (z. B. PETG, ASA oder ABS).</li></ul>

<ul><li>no supports required</li><li>quite stable with 6 walls</li><li>min. 20% infill</li><li>Material: Weather-resistant, UV-resistant plastic filament (e.g. PETG, ASA or ABS).</li></ul>

0.2mm layer, 6 walls, 25% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<h3>Himbeer / Brombeer Wachstum/ Rankhilfe</h3>### Update V2 ###<ul><li>mittlere Löcher Richtung Pfosten gesetzt<ul><li>mehr Pflanzenabstand und bessere Sonneneinstrahlung</li></ul></li><li>Montage sollte andersherum erfolgen<ul><li>In meinem Fall, da ich nur die äußeren Löcher verwende, macht es nichts aus bzw. ist egal.</li><li>Ihr solltet aber die Halterung um 180° gedreht montieren<ul><li>damit die inneren Triebe mehr UV Strahlung abbekommen</li><li>Auf den Bildern ist der Draht innen am Pfosten, Ihr könnt die Löcher verwenden</li><li>also innere Löcher nach oben, außen unten ( siehe Bild Update V2 )</li></ul></li></ul></li></ul>Ich hatte immer das Problem zu wenig Platz an den Himbeeren / Brombeeren zu haben, um diese vernünftig auseinander zu halten.Daraufhin hab ich mir das Verbreiterungselement konstruiert, in Verbindung mit den Pflanzenstützdrähte dient es zur Stabilisierung und Führung von Himbeeren  / Brombeerpflanzen.  Material:<ul><li>PETG – robust, wetterfest, UV-resistent</li></ul>Konstruktion:<ul><li>Zwei symmetrische Trägerarme mit integrierter Gitterstruktur (Gewichtsersparnis und Stabilität)</li><li>Verbindung in der Mitte über Holzschrauben an einem vertikalen Pfosten</li><li>konzipiert für Eckige Holzpfosten mit min. 50mm und max. 80mm breite</li></ul>Befestigung:<ul><li>Mittels Schraubverbindung (je Arm zwei M5 Schrauben) an Holzpfosten min. 50mm und max. 80mm breite</li><li>Drahtführungen an den Arm Enden und Innen für Pflanzenstützdrähte</li><li>Verbunden über eine Schwalbenschwanzführung</li><li>Ich habe 50cm Abstand von einer Rankhilfe zur nächsten, würde ich so weiterempfehlen</li></ul>Funktion:<ul><li>Breitere Stütze für Himbeertriebe</li><li>Reduzierte Bruchgefahr der Triebe bei Windlast</li><li>Optimierte Belüftung und Sonneneinstrahlung</li><li>Optimale Pflanzenführung</li><li>Verbesserte Ernte- und Pflegebedingungen durch bessere Zugänglichkeit der Pflanzen</li></ul>PS: Innere Bohrungen wurden nicht verwendet weil ich schon einen Draht am Pfosten gespannt hatte…..

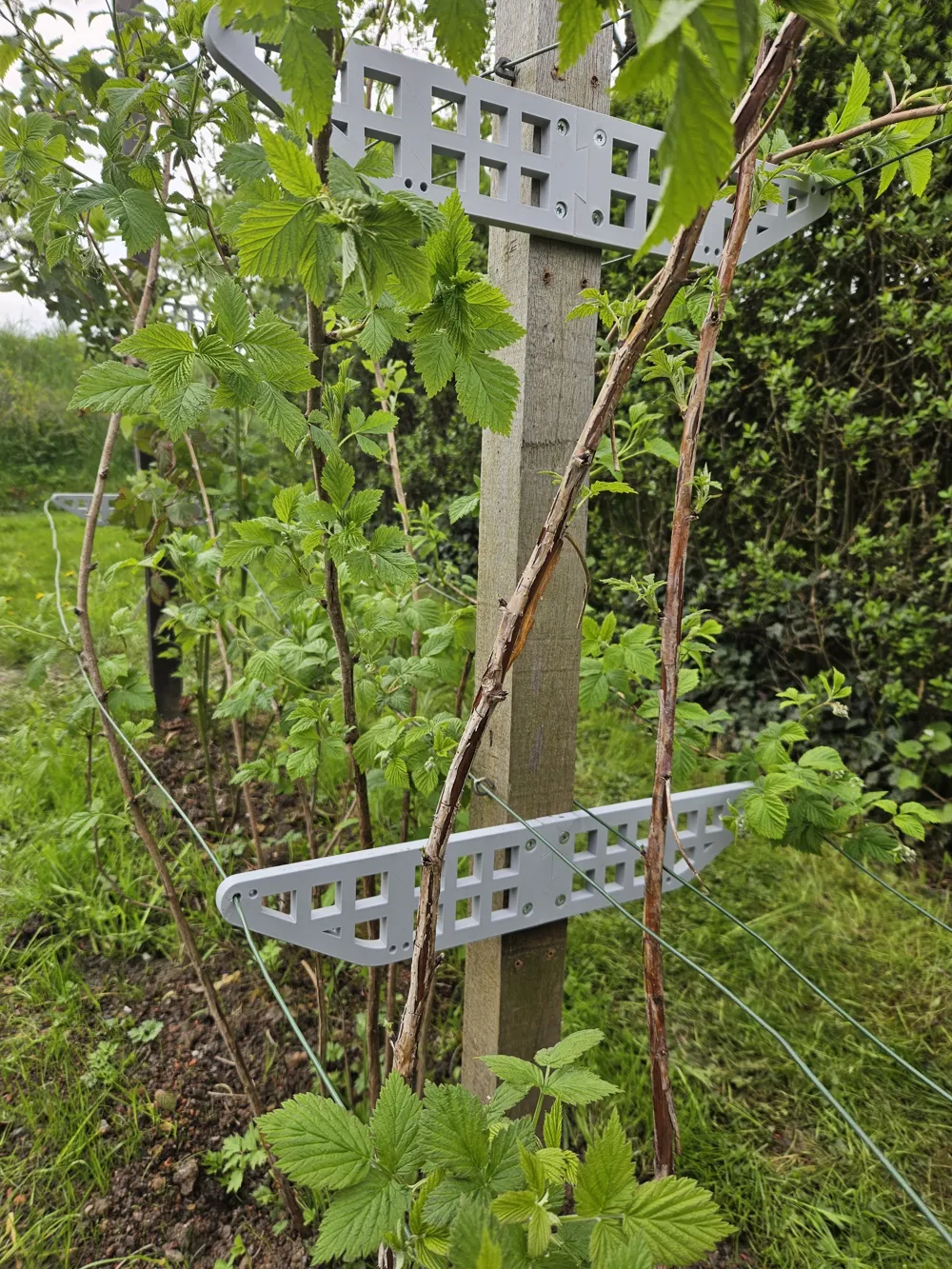

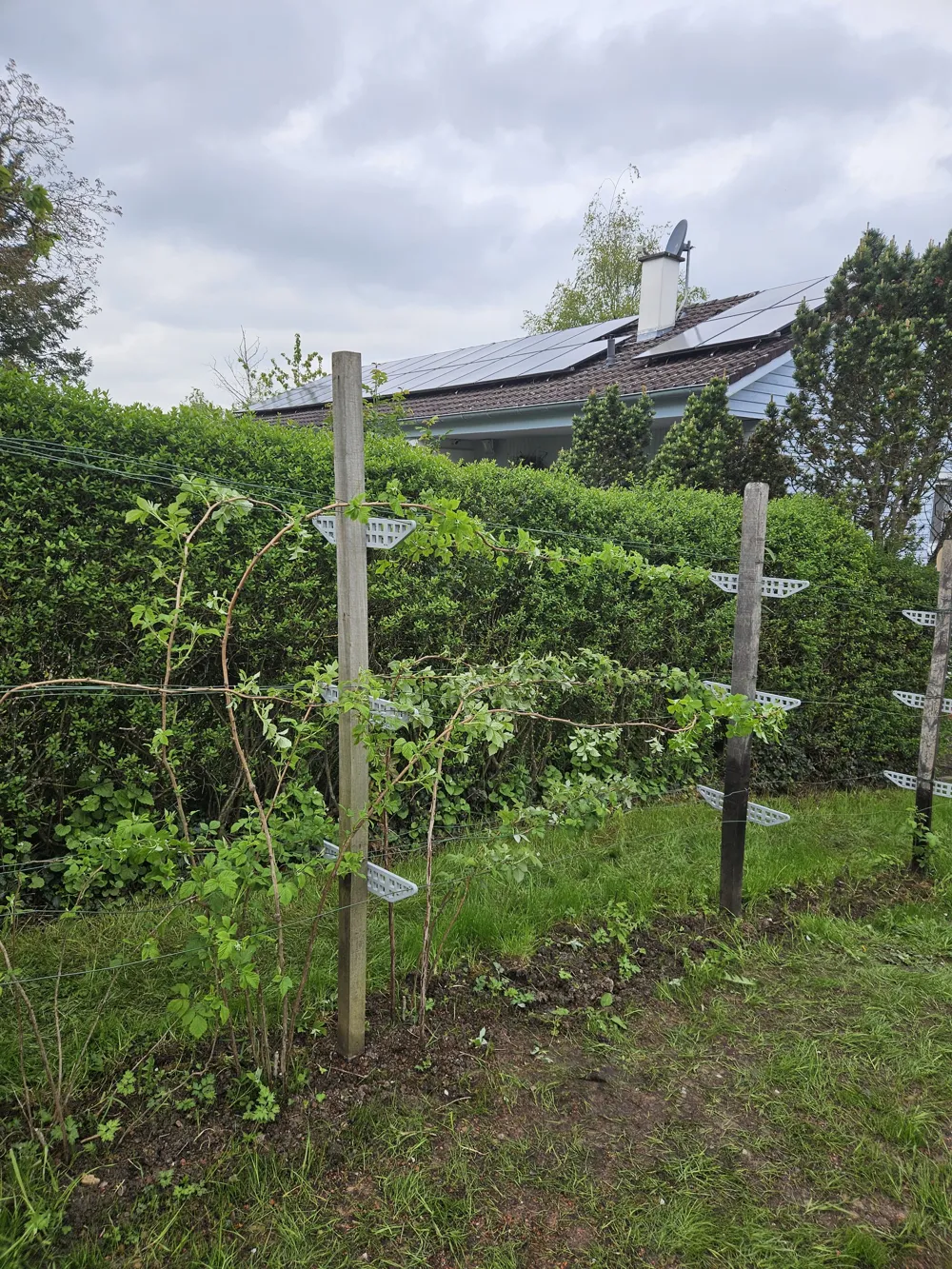

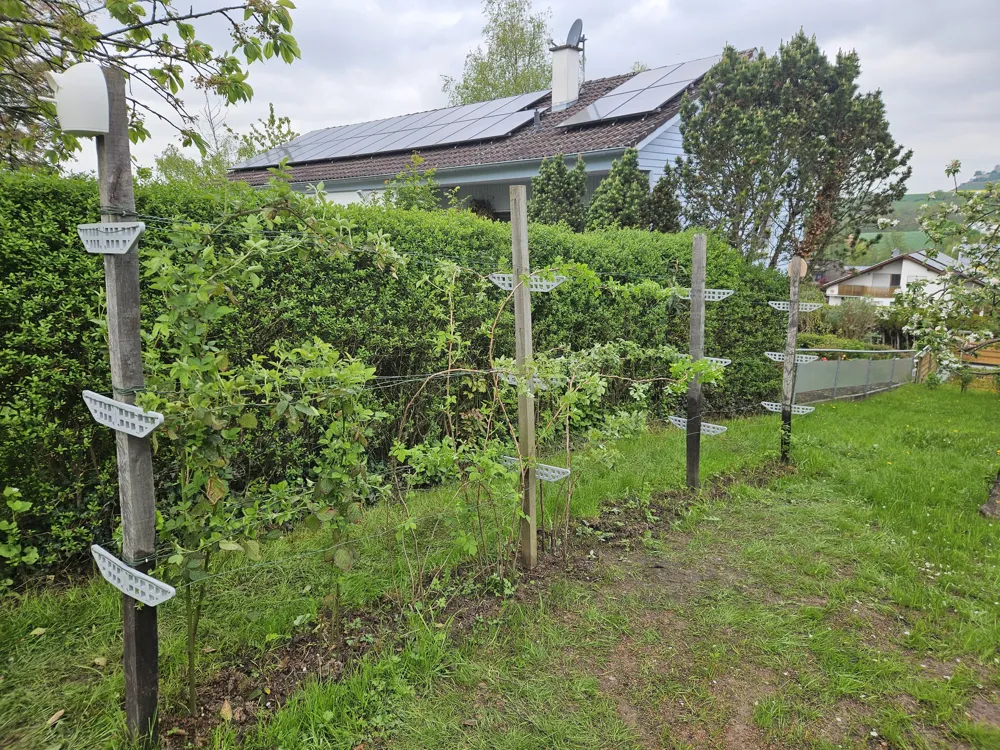

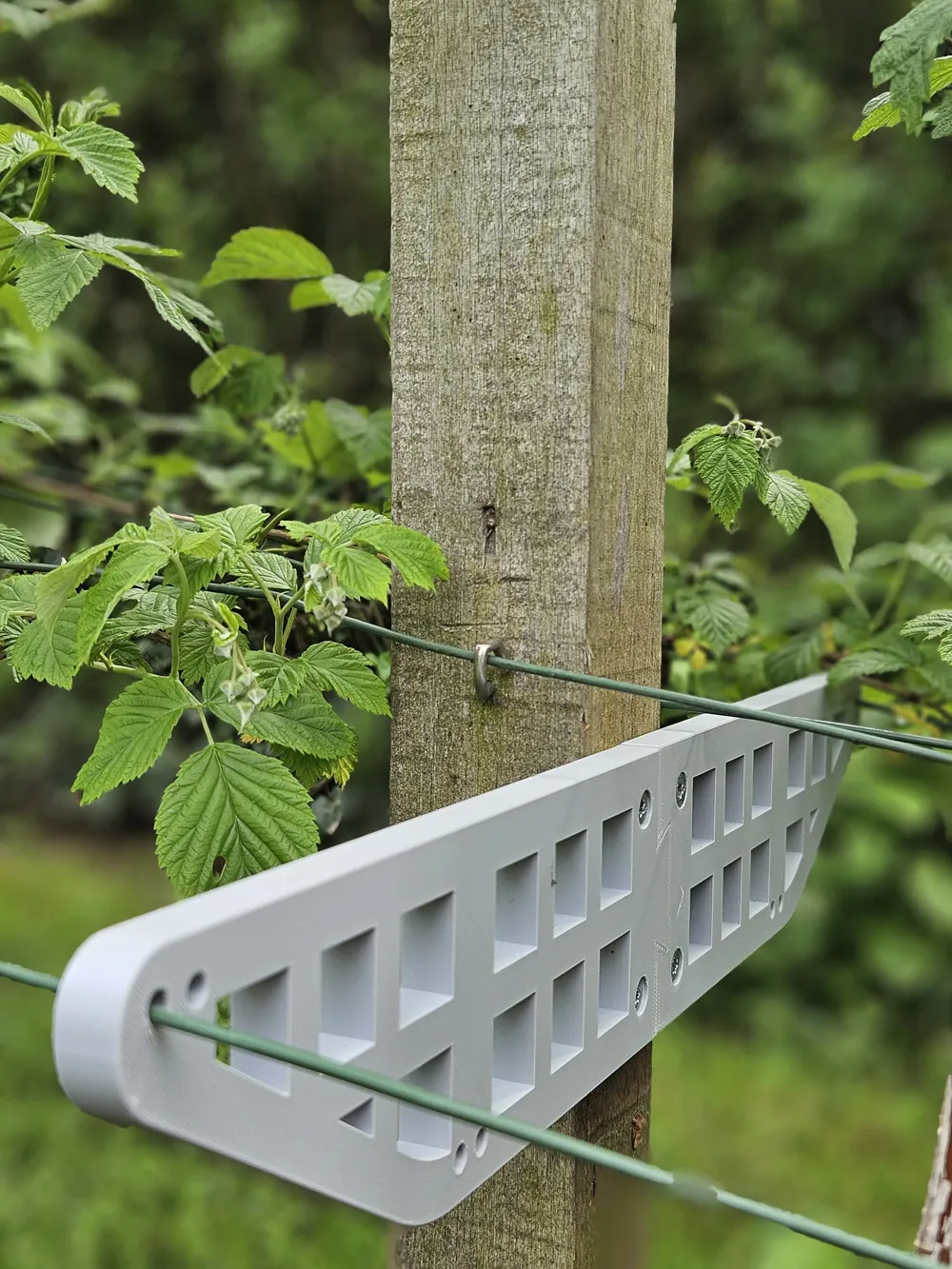

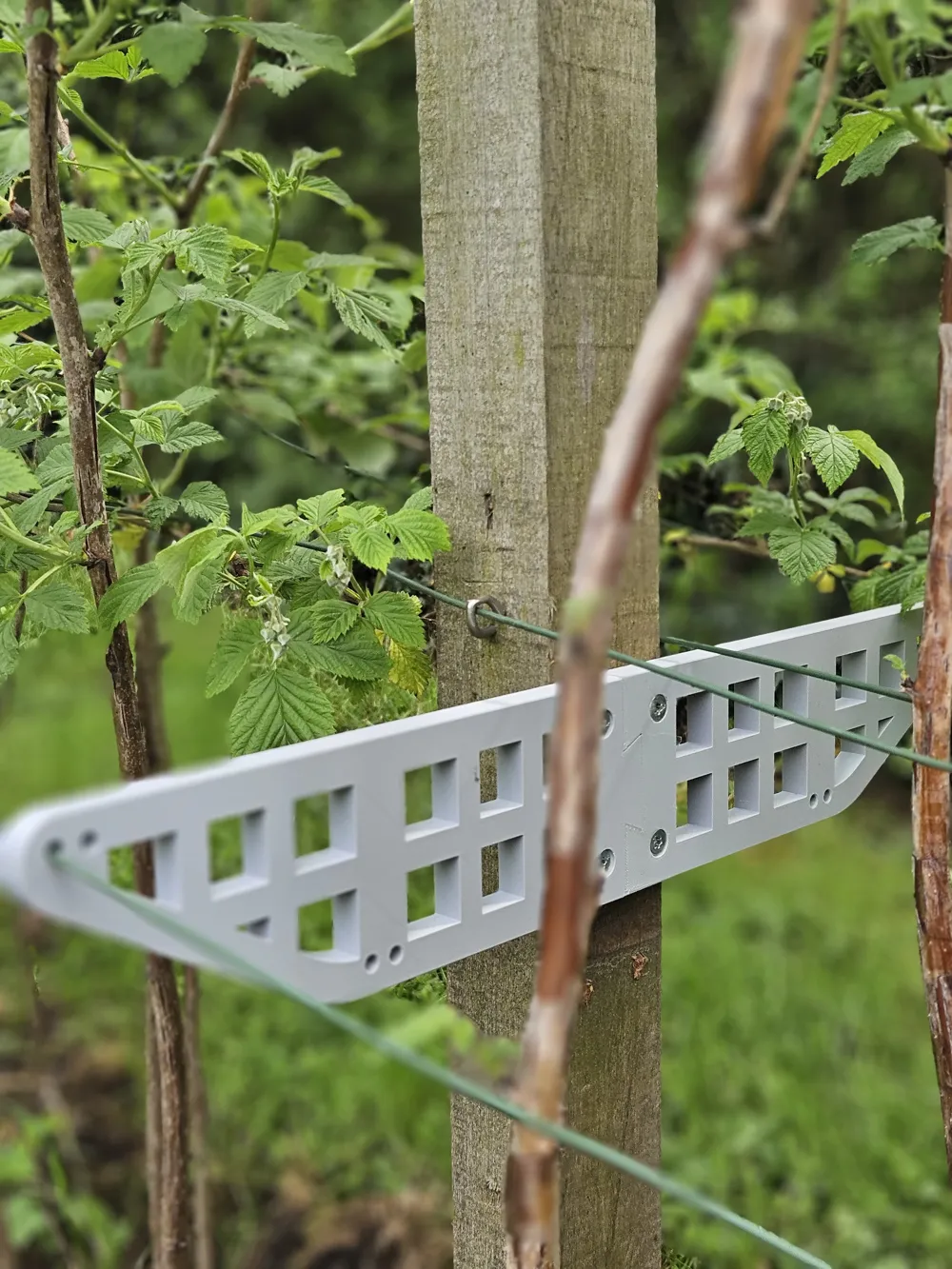

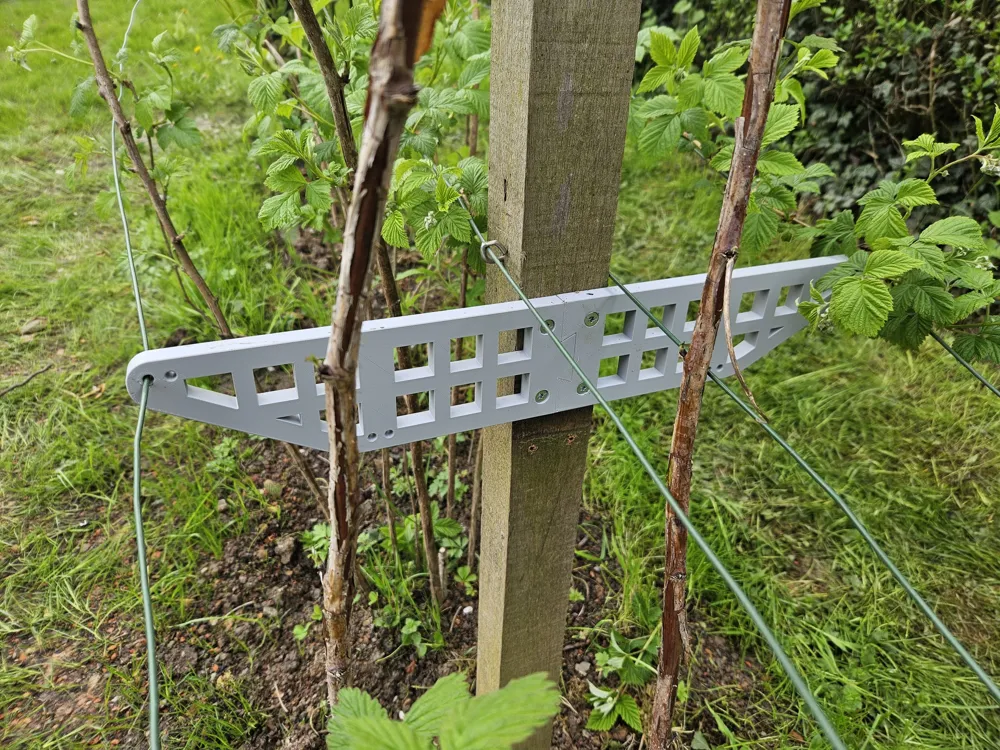

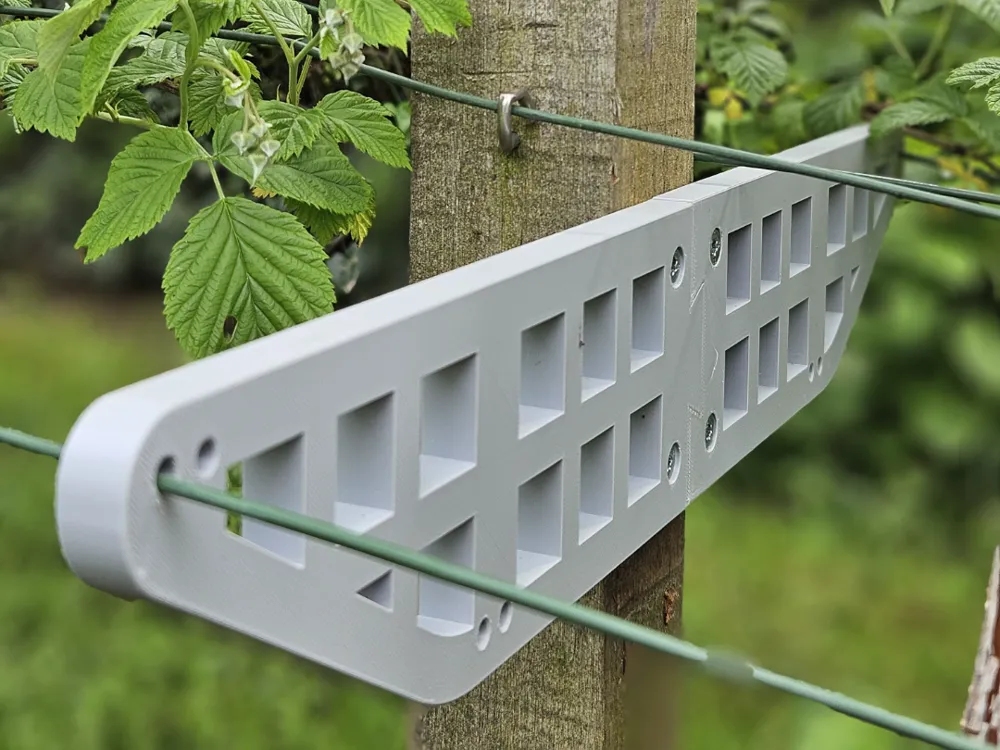

<h3>Raspberry/Blackberry Trellis</h3>### Update V2 ###<ul><li>Central holes repositioned towards the post<ul><li>Increased plant spacing and improved sunlight exposure</li></ul></li><li>Assembly should be reversed<ul><li>In my case, since I only use the outer holes, it doesn't matter.</li><li>However, you should mount the bracket rotated by 180°<ul><li>so that the inner shoots receive more UV radiation</li><li>In the images, the wire is inside the post, you can use the holes</li><li>so inner holes up, outer down (see image Update V2)</li></ul></li></ul></li></ul>I always had the problem of having too little space for my raspberries/blackberries to keep them properly separated.Therefore, I designed this expansion element; in conjunction with plant support wires, it serves to stabilize and guide raspberry/blackberry plants.  Material:<ul><li>PETG – robust, weather-resistant, UV-resistant</li></ul>Construction:<ul><li>Two symmetrical support arms with integrated lattice structure (weight saving and stability)</li><li>Connection in the middle via wood screws to a vertical post</li><li>Designed for square wooden posts with a minimum width of 50mm and a maximum width of 80mm</li></ul>Mounting:<ul><li>Via screw connection (two M5 screws per arm) to wooden posts with a minimum width of 50mm and a maximum width of 80mm</li><li>Wire guides at the arm ends and inside for plant support wires</li><li>Connected via a dovetail guide</li><li>I have a 50cm distance between trellises, which I would recommend</li></ul>Function:<ul><li>Wider support for raspberry shoots</li><li>Reduced risk of shoot breakage due to wind load</li><li>Optimized ventilation and sunlight exposure</li><li>Optimal plant guidance</li><li>Improved harvesting and maintenance conditions due to better accessibility of the plants</li></ul>PS: The inner bores were not used because I had already stretched a wire on the post……
