0.2mm layer, 3 walls, 15% infill

Dave





Ho modificato il progetto originale del gancio apri-finestre Velux per renderlo compatibile con il bastone appendiabiti KOMPLEMENT di IKEA, facilmente reperibile e già dotato di un foro.  A differenza del modello originale, che richiede un bastone di legno da fissare con viti, questa versione è progettata per un incastro e un fissaggio precisi, eliminando la necessità di forare il legno e grazie alle rondelle permette di distribuire in modo uniforme la forza sul gancio, evitando di danneggiare il modello 3D stampato.&nbsp;Per completare il gancio con il bastone IKEA avrai bisogno dei seguenti componenti aggiuntivi , tutti reperibili in una normale ferramenta:<ul><li>Bastone appendiabiti KOMPLEMENT (IKEA, codice 403.133.82) 👕</li><li>Bullone M6 con testa esagonale, lunghezza minima 35 mm (esclusa la testa)</li><li>Dado M6, preferibilmente autobloccante, per una maggiore sicurezza.</li><li>2 rondelle con foro per M6, diametro esterno 24 mm e spessore 1,5 mm.  </li></ul>Il mio consiglio e&#39; di stampare il pezzo usando PETG perche&#39; resiste meglio alle torsioni.Spero che questa versione modificata possa esserti utile! Se hai bisogno di aiuto, non esitare a chiedere.

I modified the original Velux window opener hook design to make it compatible with the IKEA KOMPLEMENT clothes rail, which is easily available and already has a hole.  Unlike the original model, which requires a wooden rod to be secured with screws, this version is designed for a precise interlocking and fastening, eliminating the need to drill the wood and, thanks to the washers, allows the force to be distributed evenly on the hook, preventing damage to the 3D Printed model.&nbsp;To complete the hook with the IKEA rod, you will need the following additional components, all available at a regular hardware store:<ul><li>KOMPLEMENT clothes rail (IKEA, code 403.133.82) 👕</li><li>M6 bolt with hexagonal head, minimum length 35 mm (excluding head)</li><li>M6 nut, preferably self-locking, for added security.</li><li>2 washers with M6 hole, outer diameter 24 mm and thickness 1.5 mm.  </li></ul>My recommendation is to print the part using PETG because it resists twisting better.I hope this modified version can be useful to you! If you need help, do not hesitate to ask

0.2mm layer, 4 walls, 25% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

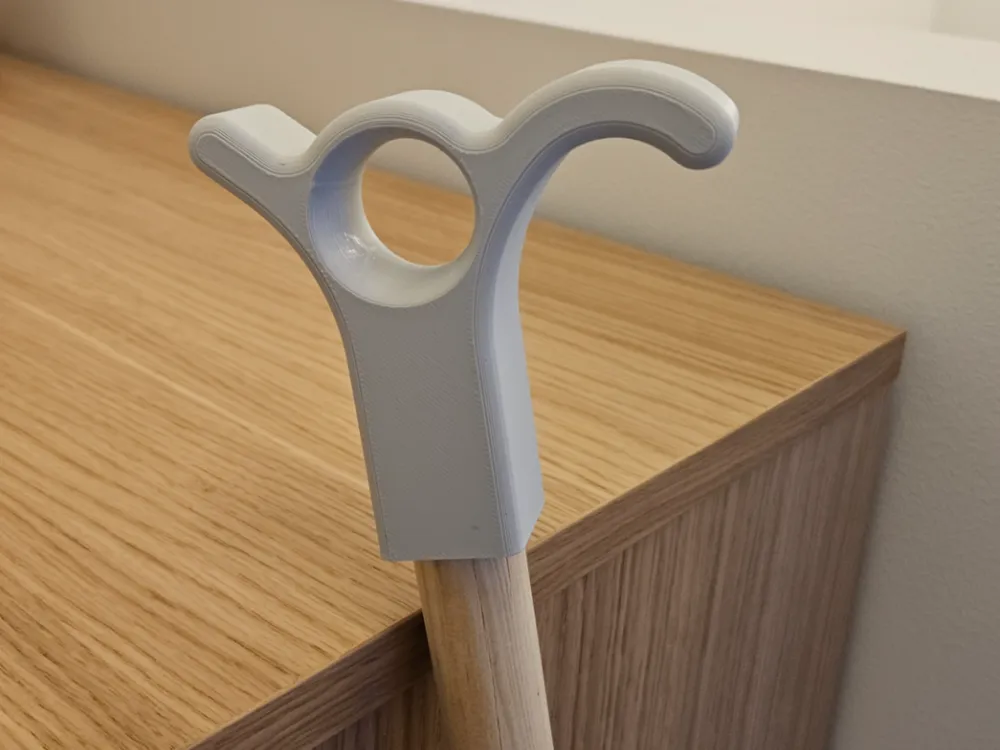

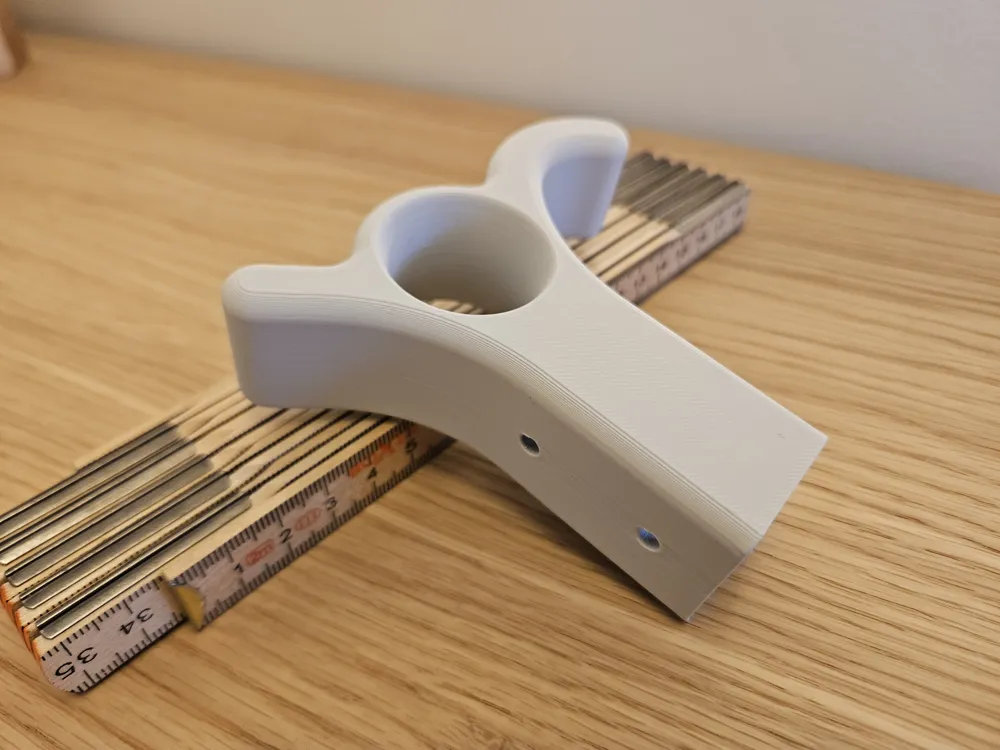

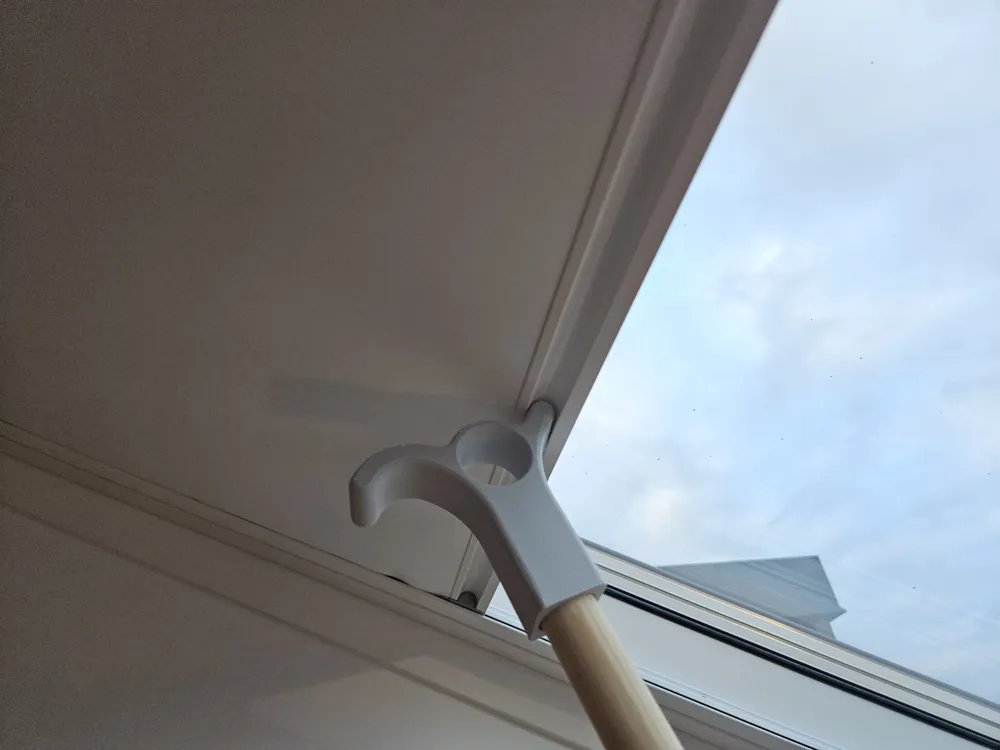

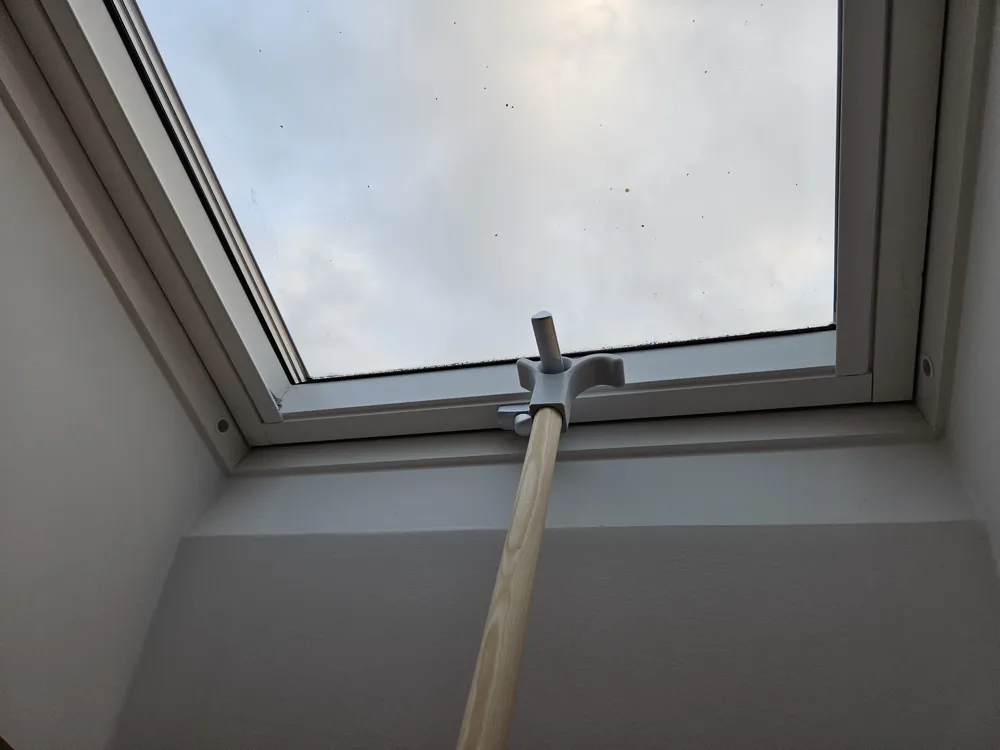

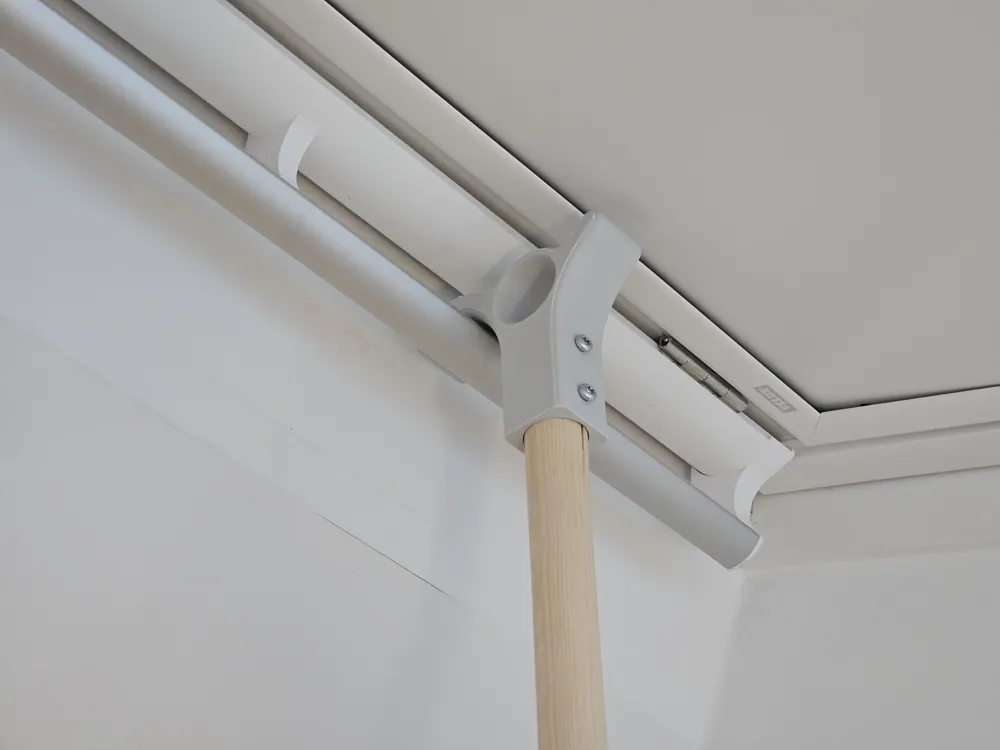

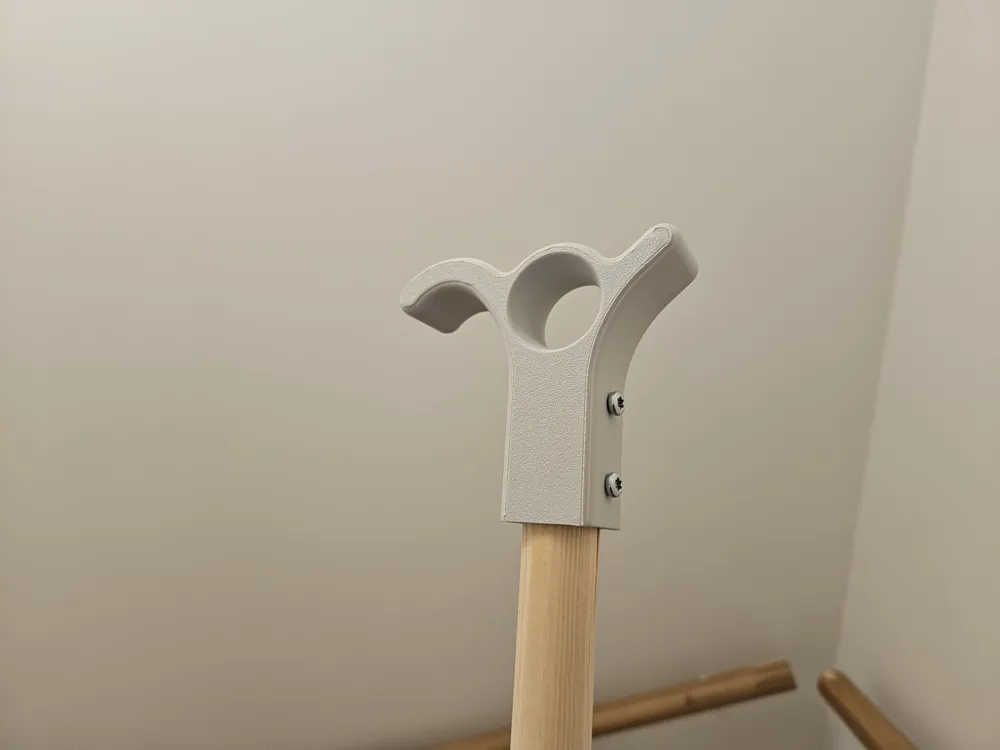

This is a 3 in 1 hook designed for Velux roof windows. It fits a standard wooden broomstick (24 mm diameter mounting hole). It can easily be used to:<ol><li>Open and push out the window using the handle</li><li>Open or close the airvents at the top of the window</li><li>Open or close the windows blinds</li></ol>The hook is mounted to the broomstick using two small screws.  &nbsp;

Velux Hook  - 3 in 1 window opener tool
