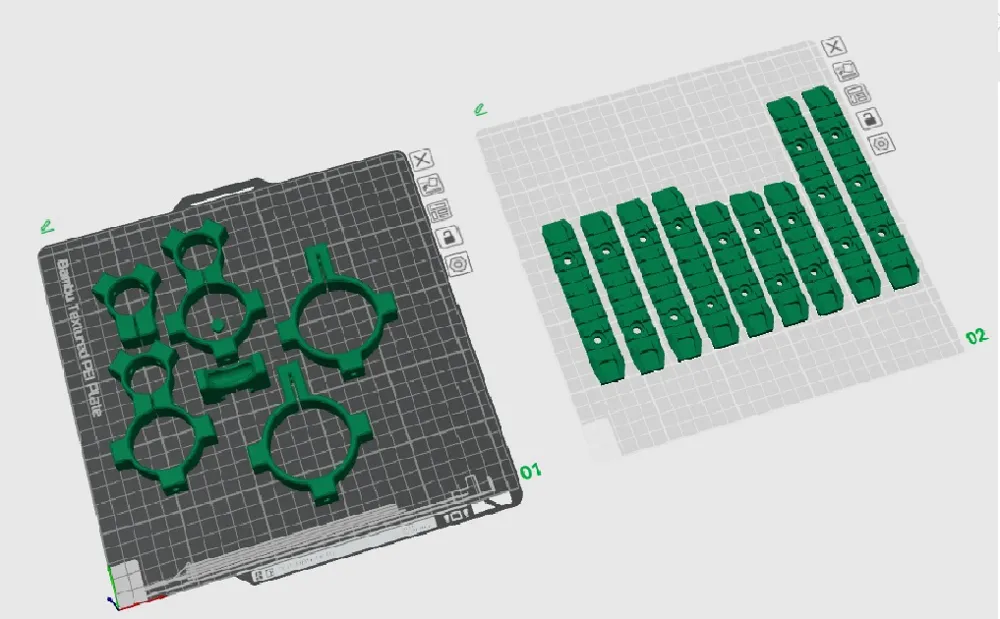

6 WandlinienKonzentrischFüllung 100%&nbsp;

6 wall linesConcentric100% infill&nbsp;

AEA Megalodon Picatinny Railsystem

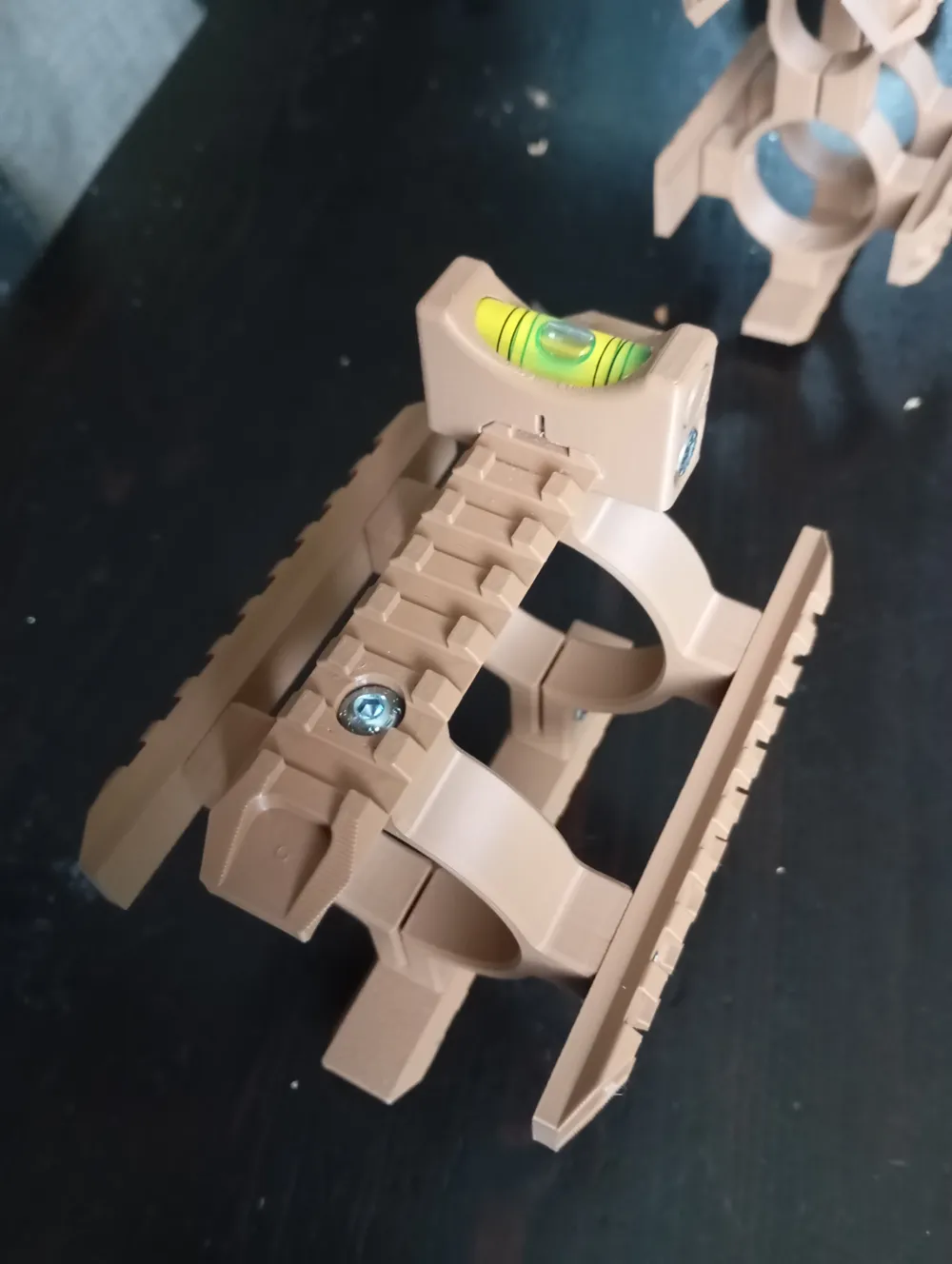

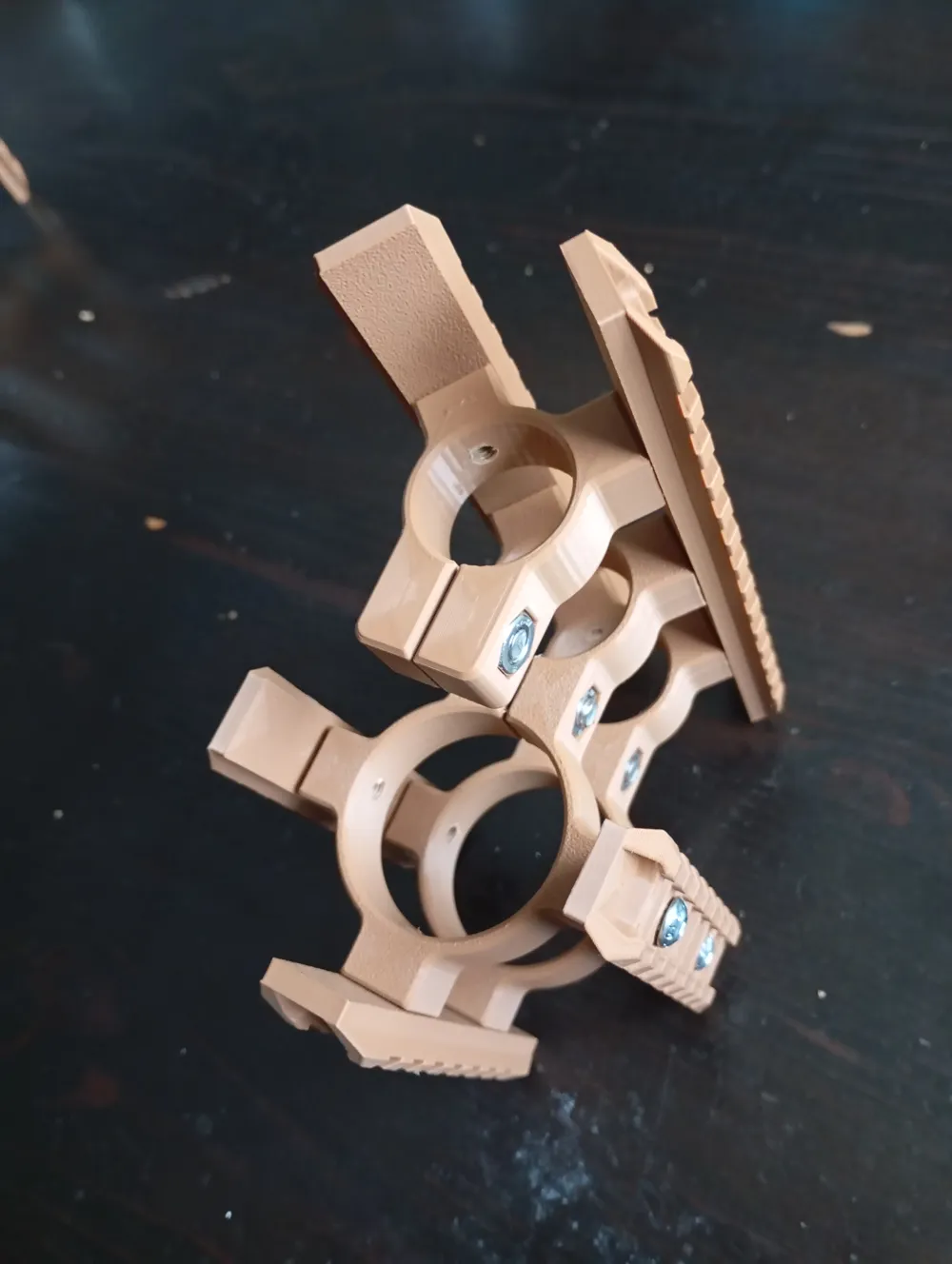

Für meine AEA Megalodon habe ich mir zwei Picatinny-Railsysteme entwickelt. Zum einen zur Stabilisierung zwischen Plenum und Lauf mit 5 Schienen, sowie am Tank mit 4 Schienen und zur Aufnahme einen Wasserwagenlibelle. Die Wasserwage soll ein “Verkanten” beim einschießen des Zielfernrohr vermeiden.Es werden zusätzlich folgende Werkzeuge und Materialien benötigt:<ul><li>M5 Gewindeschneider</li><li>Linsenkopfschrauben M5x12, 20 Stück</li><li>Linsenkopfschrauben M6x12, 2 Stück</li><li>Linsenkopfschrauben M6x20, 3 Stück </li><li>Innensechskantschraube M5x40, 1 Stück (Wasserwage)</li><li>Mutter M6, 5 Stück</li><li>Kunststoffkleber für Abdeckplätchen an der Wasserwage</li><li>Wasserwagenlibelle D=9,5x40 (hab meine von TEMU)</li></ul>

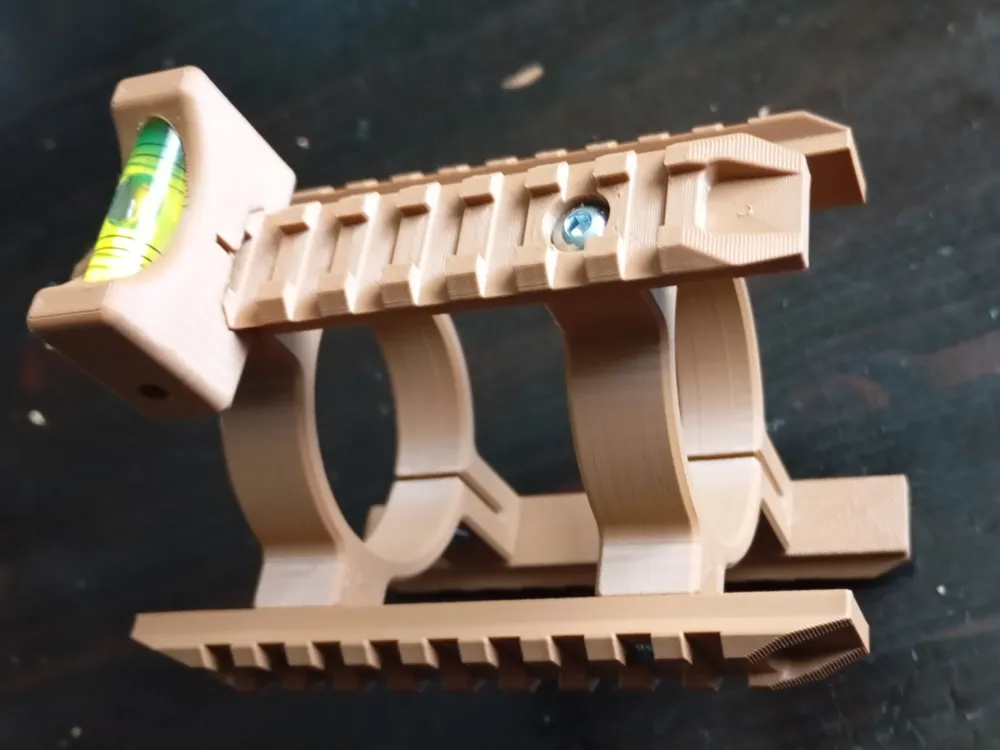

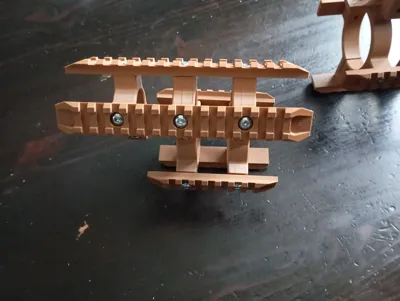

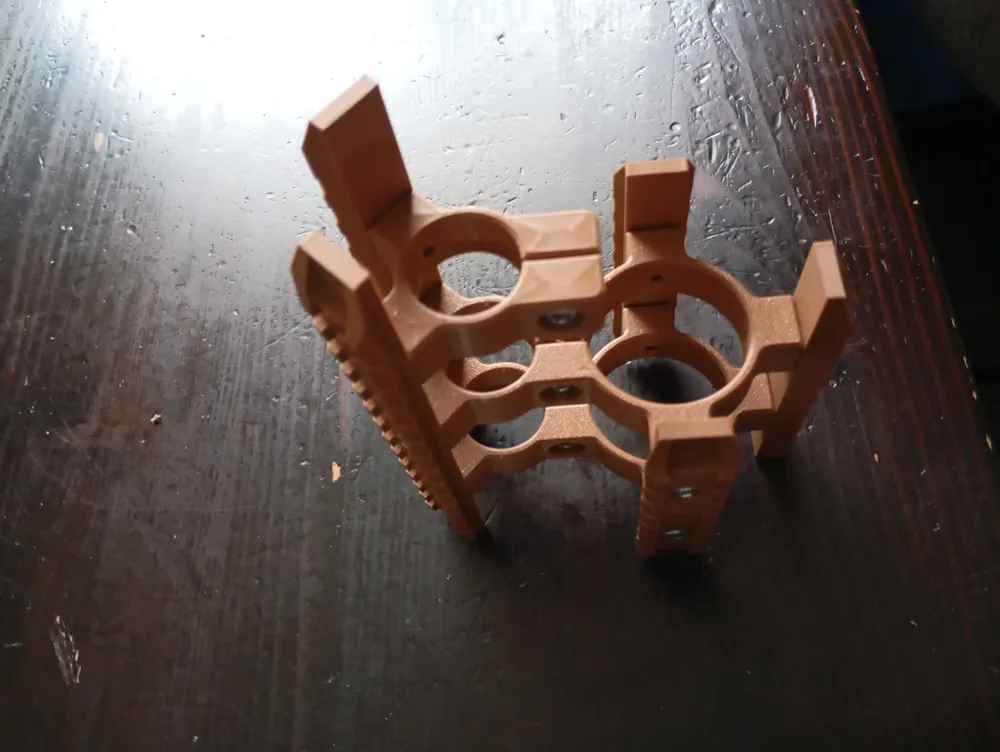

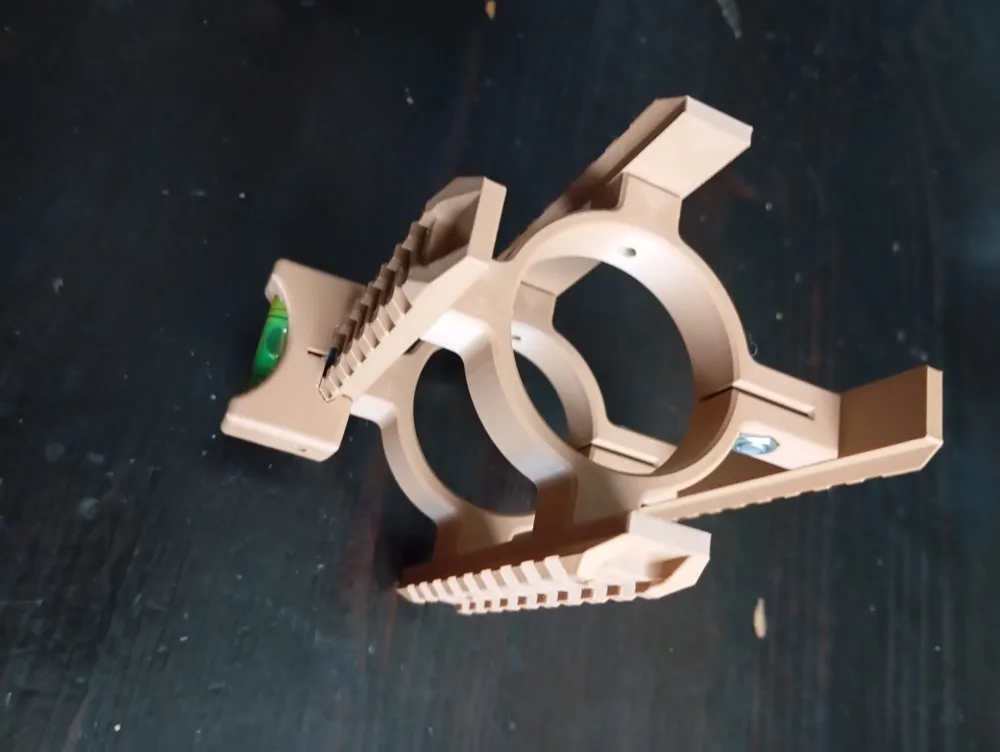

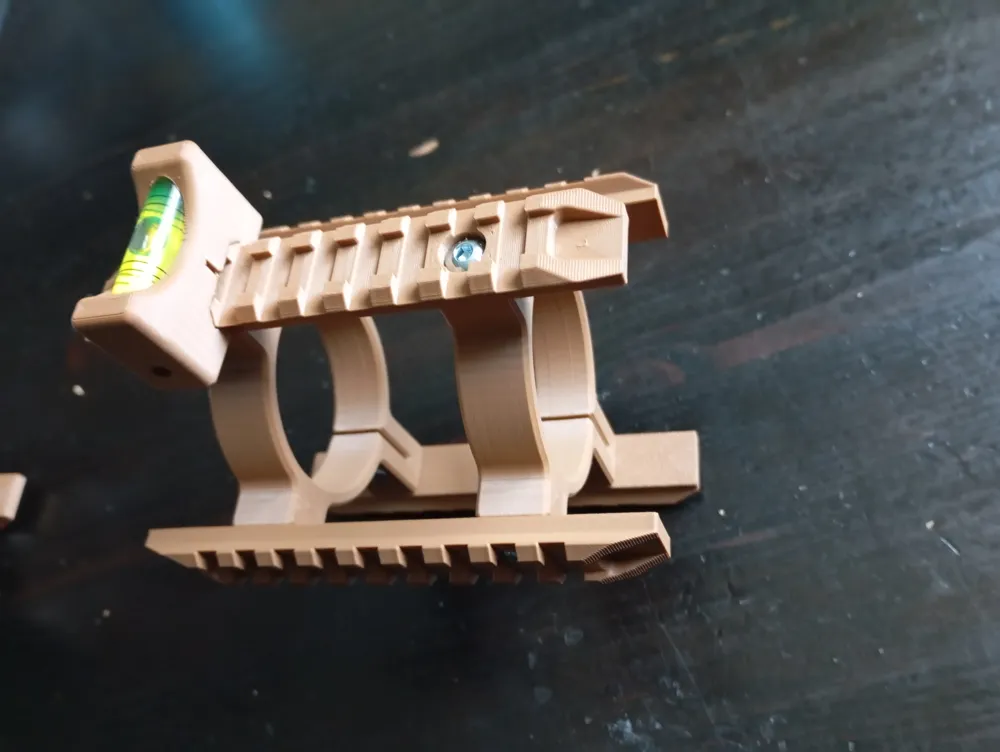

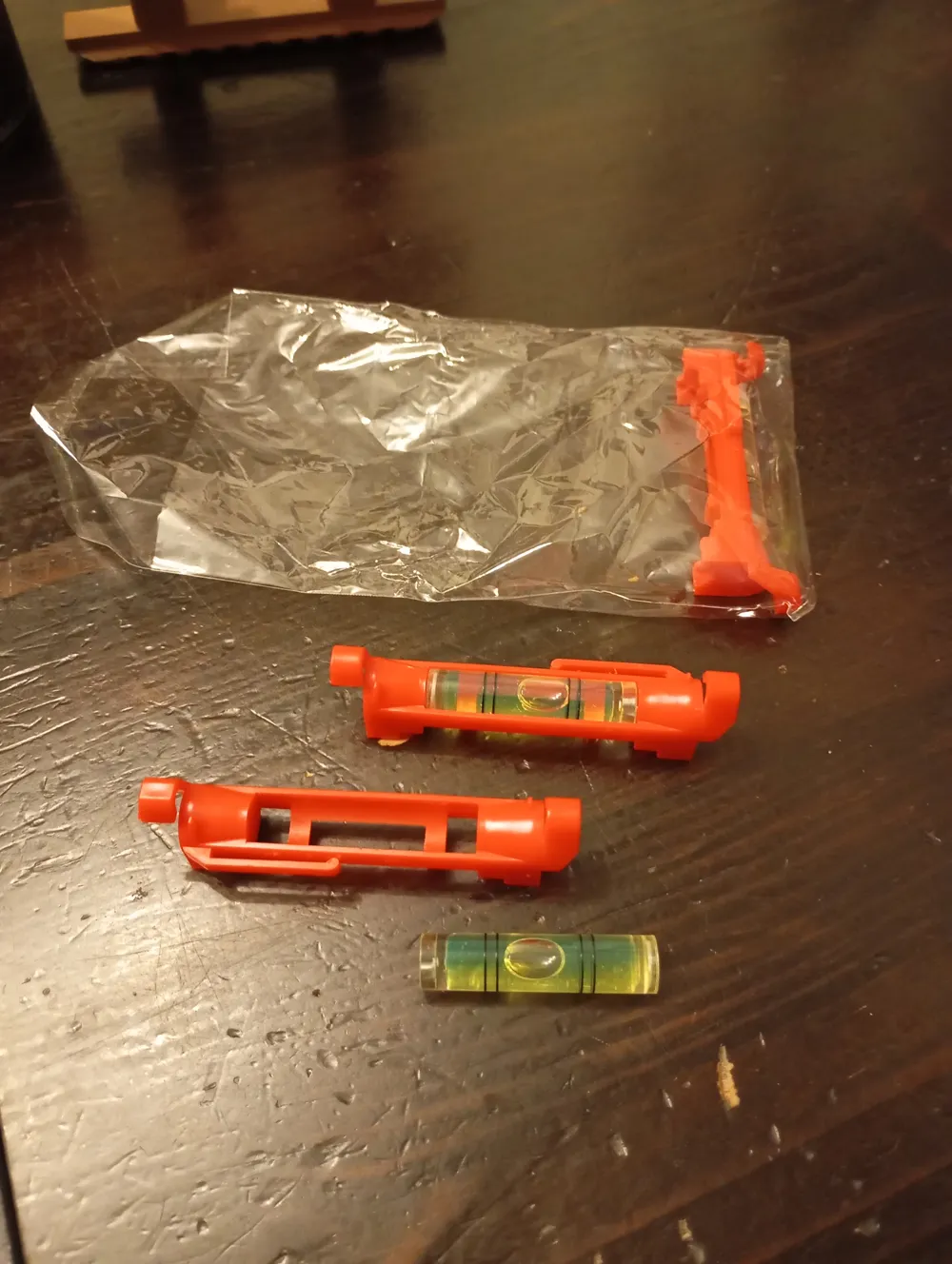

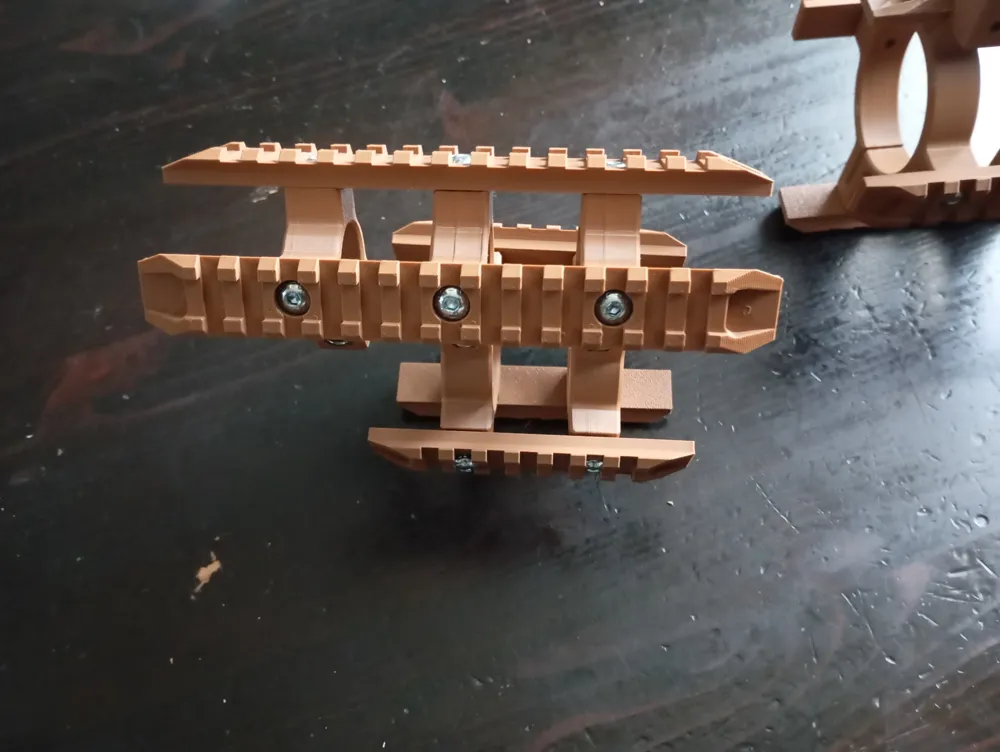

For my AEA Megalodon, I have developed two Picatinny rail systems.One for stabilization between the plenum and barrel with 5 rails, and one on the tank with 4 rails to accommodate a water level vial. The level is intended to prevent canting when zeroing in the riflescope.Additionally, the following tools and materials are required:<ul><li>M5 thread cutter</li><li>M5x12 countersunk screws, 20 pieces</li><li>M6x12 countersunk screws, 2 pieces</li><li>M6x20 countersunk screws, 3 pieces</li><li>M5x40 socket head cap screw, 1 piece (for water level)</li><li>M6 nuts, 5 pieces</li><li>Plastic adhesive for cover plates on the water level</li><li>Water level vial D=9.5x40 (I got mine from TEMU)</li></ul>

AEA Megalodon Picatinny Railsysteme
