Hauteur de couche : 0,2mmContours : 2Remplissage : 15%&nbsp;Des modifications ont été apportées depuis la première impression :&nbsp;- Les connecteurs ont tous un diamètre de 5 mm (profondeur : 3mm) avec une tolérance de 0,25mm sur le diamètre et 0,20mm sur la profondeur pour un meilleure ajustement.&nbsp;- Supports non nécessaire pour les petit surplombs (connecteurs).

Layer height: 0.2mmWalls: 2Infill: 15%&nbsp;Modifications have been made since the first print:&nbsp;- All connectors have a diameter of 5 mm (depth: 3mm) with a tolerance of 0.25mm on the diameter and 0.20mm on the depth for a better fit.&nbsp;- Supports not necessary for small overhangs (connectors).

0.2mm layer, 2 walls, 15% infill

Capture d’écran 2026-06-05 091006.jpg

Ce profil est optimisé pour les plateaux d&#39;imprimantes plus grandes tel que la Bambu Lab H2D et permet d&#39;imprimer l&#39;adaptateur en une seule partie, sans assemblage ni collage nécessaire.&nbsp;

This profile is optimized for larger printer beds such as the Bambu Lab H2D and allows the adapter to be printed in one piece, without assembly or gluing.&nbsp;

One-piece version 0.2mm layer, 2 walls, 15% infill

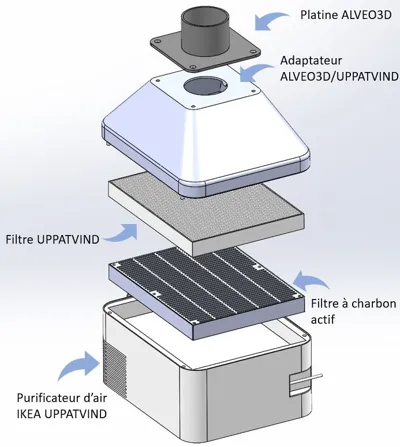

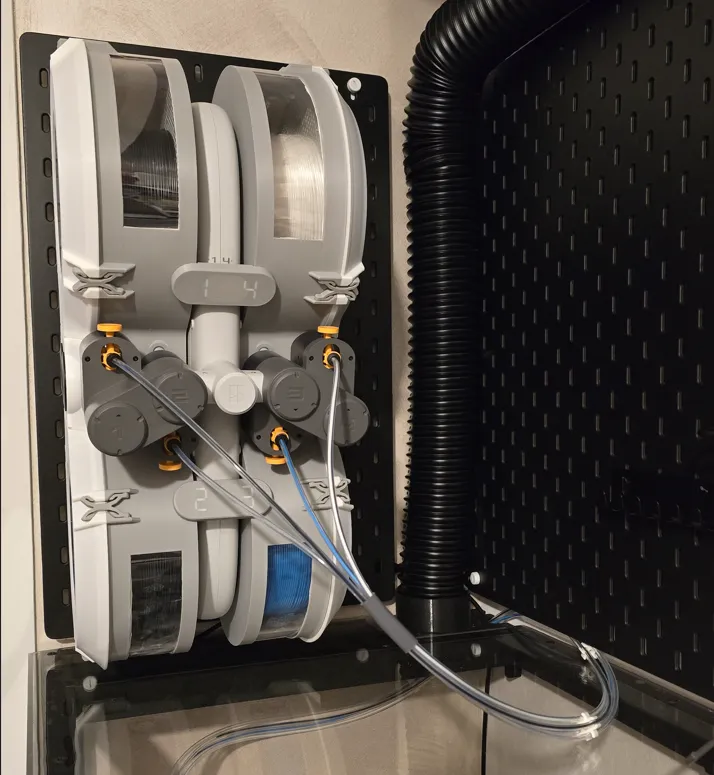

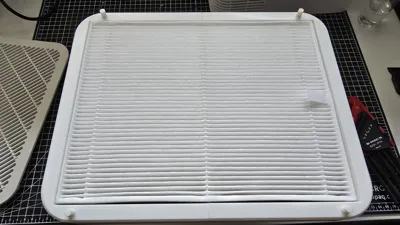

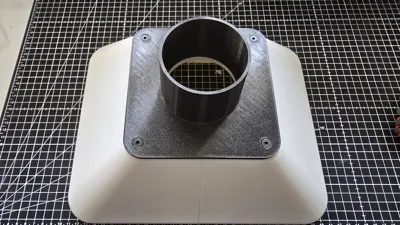

<h3>Adaptateur d’extraction pour IKEA UPPATVIND </h3><boostme><boosttitle>Boost Me</boosttitle><boostcontent>Un boost = motivation pour continuer à partager et améliorer des modèles utiles. Merci !</boostcontent></boostme>MAJ 15/03/2026 : Ajout de la partie 2 ; système d&#39;extraction côté imprimante A1 :&nbsp;https://makerworld.com/fr/models/2527852-air-extraction-corner-bracket-for-bambu-a1-uppatvi#profileId-2781670<figure class="image image_resized" style="width: 21.8%"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002299127/design/80a25a194ca94516.png"></figure>&nbsp;Cet adaptateur permet de raccorder une extraction d’air externe au purificateur d’air IKEA UPPATVIND, avec une compatibilité directe avec les pièces d’extraction de chez ALVEO3D (les fichiers STL ALVEO3D sont téléchargeable gratuitement sur leur site : <a target="_blank" rel="noopener noreferrer ugc" href="https://www.alveo3d.com/produit/tuyeau-ventilation-air-flexible/)">https://www.alveo3d.com/produit/tuyeau-ventilation-air-flexible/)</a>&nbsp;Le modèle est imprimable en 2 parties (compatible Bambu Lab A1) et intègre un logement dédié au filtre UPPATVIND dans la pièce imprimée.&nbsp;Il faudra coller les 2 parties avec une colle époxy bi-composant (ou autre colle), permettant de garantir une bonne étanchéité.&nbsp;Le volume situé dans le purificateur (à la place du filtre initiale), permet d’avoir un filtre à charbon actif en amont, proche du ventilateur d’extraction.&nbsp;La fixation de la platine ALVEO3D se fait via 4× vis M4 à tête fraisée et le montage nécessitera 4× inserts filetés M4 (type SECAM : https://secam-fixation.com/inserts/insert-a-expansion-court-pour-plastiques-thermodurcissables-thermoplastiques/) à poser dans la pièce imprimée.&nbsp;

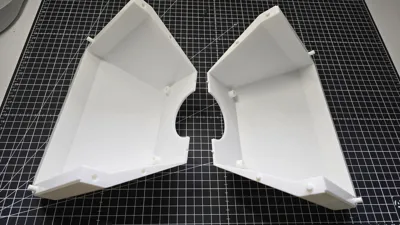

<h3>Exhaust Adapter for IKEA UPPATVIND </h3><boostme><boosttitle>Boost Me</boosttitle><boostcontent>A boost equals motivation to continue sharing and improving useful models Thank you!</boostcontent></boostme>UPDATE 15/03/2026: Added Part 2; A1 printer-side exhaust system:&nbsp;https://makerworld.com/en/models/2527852-air-extraction-corner-bracket-for-bambu-a1-uppatvi#profileId-2781670<figure class="image image_resized" style="width: 21.8%"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002299127/design/80a25a194ca94516.png"></figure>&nbsp;This adapter allows connecting an external air exhaust to the IKEA UPPATVIND air purifier, with direct compatibility with ALVEO3D's exhaust parts (ALVEO3D STL files are freely downloadable from their website: <a target="_blank" rel="noopener noreferrer ugc" href="https://www.alveo3d.com/produit/tuyeau-ventilation-air-flexible/)">https://www.alveo3d.com/produit/tuyeau-ventilation-air-flexible/)</a>&nbsp;The model is printable in 2 parts (compatible with Bambu Lab A1) and integrates a dedicated housing for the UPPATVIND filter in the printed part&nbsp;The 2 parts will need to be glued with a two-component epoxy adhesive (or other glue) to ensure a good seal&nbsp;The volume located within the purifier (in place of the original filter) allows for an upstream activated carbon filter close to the exhaust fan&nbsp;The ALVEO3D plate is secured via 4x M4 countersunk screws and the assembly will require 4x M4 threaded inserts (SECAM type: https://secam-fixation.com/inserts/insert-a-expansion-court-pour-plastiques-thermodurcissables-thermoplastiques/) to be placed in the printed part
