0.16mm layer, 2 walls, 15% infill

You may create derivative works based on this object, provided that all such derivative works are published exclusively on the MakerWorld platform and include proper attribution to the original creator. You may not share, upload, host, distribute, or publish this object—or any derivative work of this object—on any other digital platform, marketplace, or distribution channel. Commercial use of this object and any derivative works is strictly prohibited. This includes, but is not limited to, selling, renting, sublicensing, or using the object in any context in which you receive monetary compensation or other financial benefits.

This user content is licensed under the MakerWorld Exclusive License.

<h2>🔧 <strong>Puxador Embutido para Janela de Correr (Tipo Concha)</strong></h2><p>Puxador no estilo <strong>concha embutida</strong>, desenvolvido para janelas de correr — especialmente modelos em madeira. O design prioriza <strong>ergonomia, resistência e acabamento limpo</strong>, sem comprometer a facilidade de impressão.</p><h3>⚙️ <strong>Decisões de Projeto (importante entender)</strong></h3><ul><li><strong>Inclinação da peça</strong><br>A geometria foi propositalmente inclinada para:<ul><li>Reduzir drasticamente a necessidade de suportes</li><li>Melhorar o acabamento superficial visível</li><li>Minimizar marcas e retrabalho pós-impressão</li></ul></li><li><strong>Geometria funcional</strong><br>Pegada confortável mesmo com dedos úmidos ou com pouca área de contato — algo comum em janelas.</li></ul><h3>🧱 <strong>Parâmetros de Impressão (crítico para resultado)</strong></h3><ul><li><strong>Altura de camada variável</strong> → essencial para qualidade final</li><li><strong>Arquivo recomendado: 3MF</strong><br>⚠️ Não é opcional: o .3mf contém:<ul><li>Configuração de altura adaptativa</li><li>Ajustes locais de qualidade</li><li>Otimizações específicas da peça</li></ul></li></ul><p>Ignorar isso → perda direta de acabamento e precisão.</p><h3>🧵 <strong>Recomendações técnicas</strong></h3><ul><li><strong>Material</strong>:<ul><li>PETG (melhor equilíbrio entre resistência e durabilidade)</li><li>PLA+ apenas para uso leve/interior</li></ul></li><li><strong>Orientação</strong>:<ul><li>Manter exatamente como no arquivo</li><li>Alterar isso compromete estética e resistência</li></ul></li><li><strong>Infill</strong>:<ul><li>20–30% já é suficiente (peça não estrutural crítica)</li></ul></li></ul><h3>📌 <strong>Resumo prático</strong></h3><p>Se imprimir do jeito certo (com o 3MF):</p><ul><li>Acabamento limpo</li><li>Zero ou mínimo suporte</li><li>Pegada funcional</li><li>Instalação simples</li></ul>

<h2>🔧 <strong>Recessed Sliding Window Handle (Shell Type)</strong></h2><p>A **recessed shell** style handle, designed for sliding windows — especially wooden models. The design prioritizes **ergonomics, strength, and a clean finish**, without compromising ease of printing</p><h3>⚙️ <strong>Design Decisions (important to understand)</strong></h3><ul><li><strong>Part Inclination</strong><br>The geometry was intentionally angled to:<ul><li>Drastically reduce the need for supports</li><li>Improve visible surface finish</li><li>Minimize marks and post-printing rework</li></ul></li><li><strong>Functional Geometry</strong><br>Comfortable grip even with wet fingers or limited contact area — common for windows</li></ul><h3>🧱 <strong>Printing Parameters (critical for results)</strong></h3><ul><li><strong>Variable layer height</strong> → essential for final quality</li><li><strong>Recommended file: 3MF</strong><br>⚠️ Not optional: the .3mf contains:<ul><li>Adaptive layer height settings</li><li>Local quality adjustments</li><li>Part-specific optimizations</li></ul></li></ul><p>Ignoring this → direct loss of finish and precision</p><h3>🧵 <strong>Technical Recommendations</strong></h3><ul><li><strong>Material</strong>:<ul><li>PETG (best balance of strength and durability)</li><li>PLA+ only for light/indoor use</li></ul></li><li><strong>Orientation</strong>:<ul><li>Keep exactly as in the file</li><li>Changing this compromises aesthetics and strength</li></ul></li><li><strong>Infill</strong>:<ul><li>20–30% is sufficient (non-critical structural part)</li></ul></li></ul><h3>📌 <strong>Practical Summary</strong></h3><p>If printed correctly (with the 3MF):</p><ul><li>Clean finish</li><li>Zero or minimal support</li><li>Functional grip</li><li>Simple installation</li></ul>

Shell Type Handle For Sliding Window

ASIA

Print Profile(1)

Description

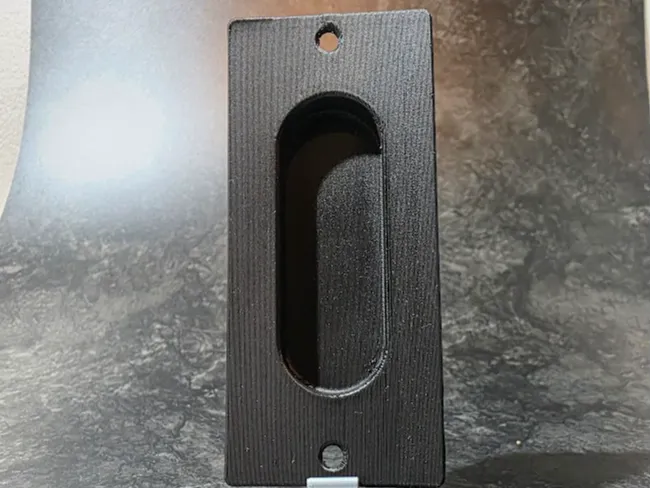

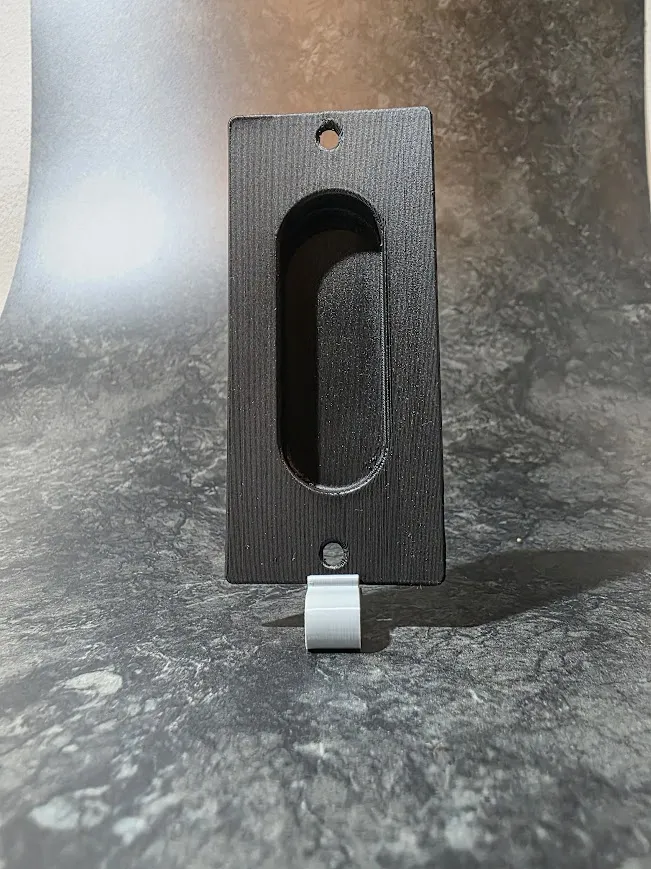

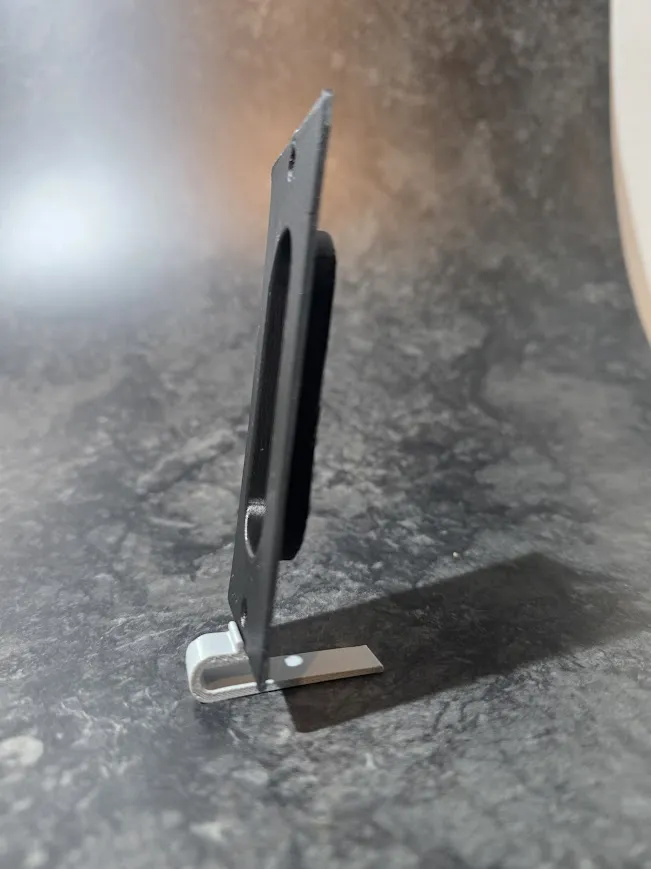

🔧 Recessed Sliding Window Handle (Shell Type)

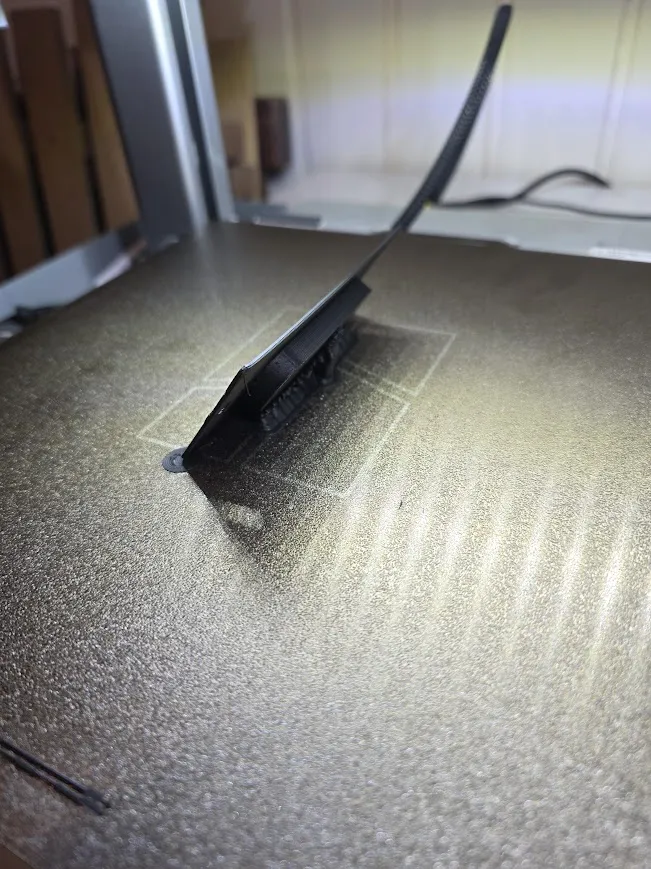

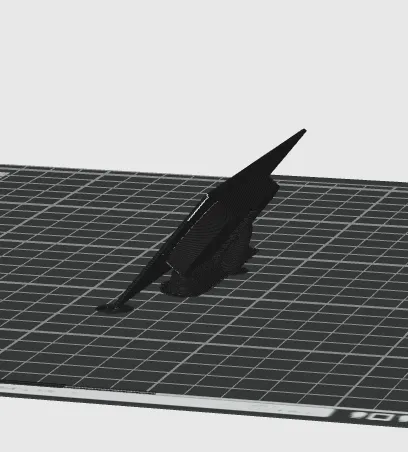

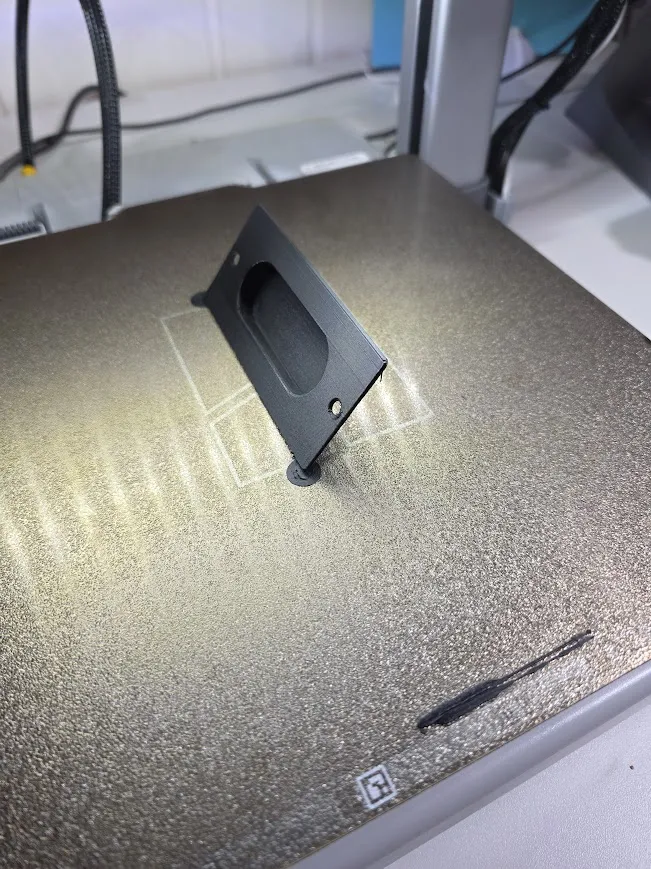

⚙️ Design Decisions (important to understand)

🧱 Printing Parameters (critical for results)

🧵 Technical Recommendations

📌 Practical Summary
