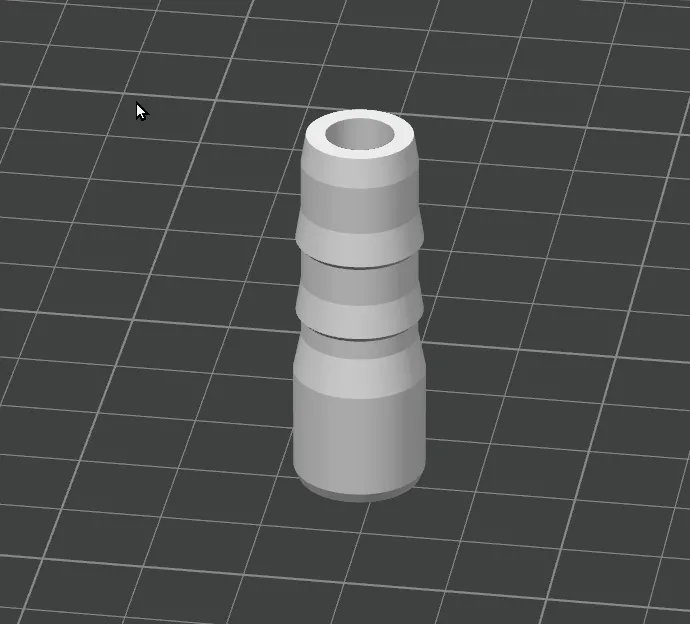

2026-05-09 12_56_30-Reduzierung - BambuStudio.png




<h2><strong>Profilbeschreibung</strong></h2><p>Robustes Profil fuer einen kleinen Schlauchadapter. Vertikal gedruckt, Pumpenseite auf dem Druckbett. Vier Wandlinien und 100% Infill verbessern Stabilitaet und Dichtigkeit.</p><h2><strong>Empfohlene Druckeinstellungen</strong></h2><ul><li>Material: PETG</li><li>Alternative: TPU fuer flexiblere Passung, PLA nur fuer trockene oder unkritische Anwendungen</li><li>Schichthoehe: 0.20 mm</li><li>Duese: 0.4 mm</li><li>Wandlinien: 4</li><li>Infill: 100%</li><li>Top/Bottom-Schichten: 5</li><li>Supports: nein</li><li>Brim: optional, 3-5 mm falls die Haftung kritisch ist</li><li>Druckausrichtung: Pumpenseite flach auf dem Druckbett</li></ul>

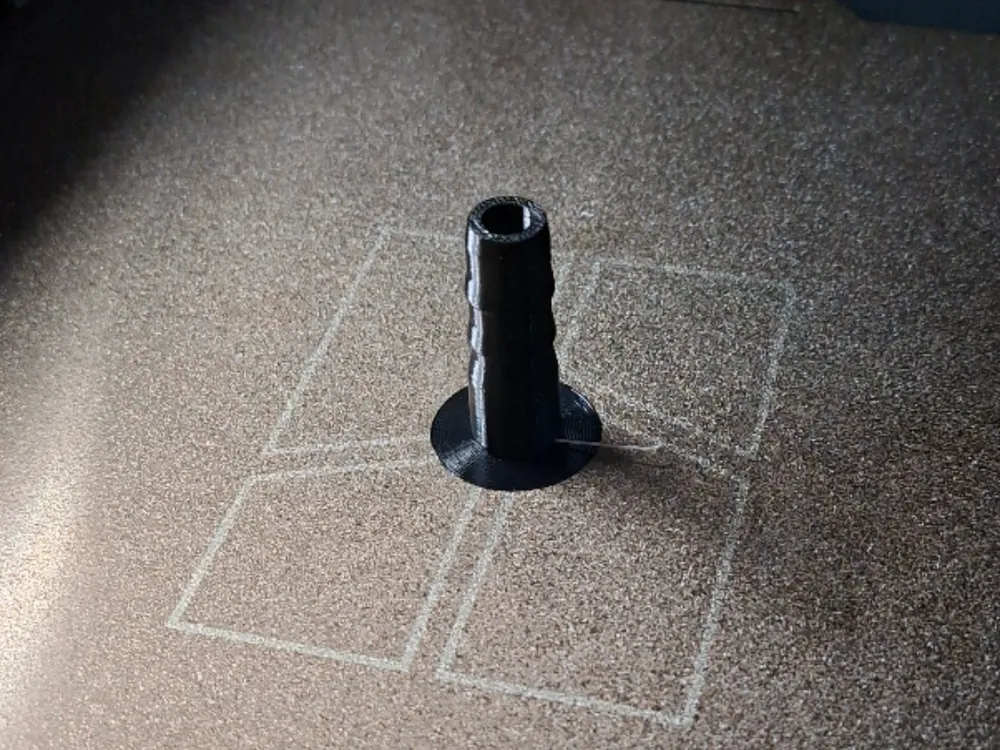

<h2><strong>Profile Description</strong></h2><p>Robust profile for a small hose adapter. Printed vertically, pump side on the print bed. Four wall lines and 100% infill improve stability and sealing.</p><h2><strong>Recommended Print Settings</strong></h2><ul><li>Material: PETG</li><li>Alternative: TPU for a more flexible fit, PLA only for dry or non-critical applications</li><li>Layer height: 0.20 mm</li><li>Nozzle: 0.4 mm</li><li>Wall lines: 4</li><li>Infill: 100%</li><li>Top/Bottom layers: 5</li><li>Supports: no</li><li>Brim: optional, 3-5 mm if adhesion is critical</li><li>Print orientation: Pump side flat on the print bed</li></ul>

0.2mm layer, 2 walls, 15% infill

<h2><strong>Kurzbeschreibung</strong></h2><p>Kompakter 3D-druckbarer Adapter zur Verbindung eines Pumpenanschlusses mit 8 mm Aussendurchmesser mit einem Schlauch mit 12 mm Innendurchmesser.</p><h2><strong>Beschreibung</strong></h2><p>Dieser Adapter verbindet eine kleine Pumpe mit 8 mm Aussendurchmesser am Anschluss mit einem flexiblen Schlauch mit 12 mm Innendurchmesser. Die Pumpenseite ist als Steckaufnahme mit leichtem Spiel ausgelegt, die Schlauchseite als kurze Schlauchtuelle mit zwei Halteringen.</p><p>Die kompakte Version ist 38 mm lang und eignet sich fuer einfache Wasser-, Luft- oder Niederdruck-Anwendungen. Fuer bessere Dichtigkeit sollte das Teil mit mehreren Wandlinien und hohem Infill gedruckt werden. Je nach Drucker, Material und Schlauchhaerte kann die Passung leicht variieren.</p><h2><strong>Modelldaten</strong></h2><ul><li>Pumpenanschluss: 8 mm Aussendurchmesser</li><li>Aufnahme im Druckteil: 8.3 mm Innendurchmesser</li><li>Schlauch: 12 mm Innendurchmesser</li><li>Schlauchtuelle: 11.6 mm Grunddurchmesser</li><li>Halteringe: 12.7 mm Maximaldurchmesser</li><li>Gesamtlänge: 38 mm</li><li>Innenbohrung: 6.8 mm</li></ul>

<h2><strong>Short Description</strong></h2><p>Compact 3D printable adapter for connecting a pump fitting with an 8 mm outer diameter to a hose with a 12 mm inner diameter.</p><h2><strong>Description</strong></h2><p>This adapter connects a small pump with an 8 mm outer diameter at the fitting to a flexible hose with a 12 mm inner diameter. The pump side is designed as a plug-in receptacle with slight play, and the hose side as a short hose barb with two retaining rings.</p><p>The compact version is 38 mm long and suitable for simple water, air, or low-pressure applications. For better sealing, the part should be printed with multiple wall lines and high infill. Depending on the printer, material, and hose hardness, the fit may vary slightly.</p><h2><strong>Model Data</strong></h2><ul><li>Pump connection: 8 mm outer diameter</li><li>Receptacle in printed part: 8.3 mm inner diameter</li><li>Hose: 12 mm inner diameter</li><li>Hose barb: 11.6 mm base diameter</li><li>Retaining rings: 12.7 mm maximum diameter</li><li>Overall length: 38 mm</li><li>Inner bore: 6.8 mm</li></ul>
