Seeed Xiao ESP32-C5 LED Battery Case


Short: Seeed Xiao LED Battery Case


Seeed Xiao ESP32-C5 LED Battery Case with Switch

You may create derivative works based on this object, provided that all such derivative works are published exclusively on the MakerWorld platform and include proper attribution to the original creator. You may not share, upload, host, distribute, or publish this object—or any derivative work of this object—on any other digital platform, marketplace, or distribution channel. Commercial use of this object and any derivative works is strictly prohibited. This includes, but is not limited to, selling, renting, sublicensing, or using the object in any context in which you receive monetary compensation or other financial benefits.

This user content is licensed under the MakerWorld Exclusive License.

<p>Ich habe dieses Gehäuse für den Seeed Studio XIAO ESP32-C5 mit externer Antenne entwickelt. Zusätzlich bietet das Case Platz für einen 250 mAh LiPo-Akku, wodurch das gesamte Setup kompakt und mobil genutzt werden kann.</p><p>Das Gehäuse verfügt über zwei LED-Fenster, damit die Status-LEDs auch im geschlossenen Zustand sichtbar bleiben. Für die beste Optik habe ich diese Bereiche mit transparentem Filament gedruckt.</p><p>An der Oberseite befindet sich eine Öse für einen Karabinerhaken, Schlüsselring oder eine Schlaufe. Dadurch kann das Gerät bequem am Rucksack, an der Tasche oder am Schlüsselbund befestigt werden.</p><h3><span style="color: #E14747">UPDATE: Neues Gehäuse mit einer Aussparung für einen Schalter (Typ: SS-12F15).</span></h3><p>Ich verwende dieses Gehäuse zusammen mit der Biscuit Firmware (<a target="_blank" rel="noopener noreferrer ugc" href="https://github.com/CodeHedge/diy_node_web_flasher?utm_source=chatgpt.com"><span style="color: rgb(0,0,0)">Biscuit Firmware Project</span></a>). Dadurch kann das Gerät bequem über das Smartphone konfiguriert und gesteuert werden, ohne es aus dem Gehäuse nehmen zu müssen.</p><h2>Eigenschaften</h2><ul><li>Passend für Seeed Studio XIAO ESP32-C5</li><li>Unterstützung für externe Antenne</li><li>Platz für einen 250 mAh LiPo-Akku (Amazon)</li><li>Zwei LED-Fenster für Statusanzeigen</li><li>Öse für Karabiner, Schlüsselring oder Schlaufe</li><li>Kompaktes und leichtes Design</li><li>Deckel mit Schnappverschluss, keine Schrauben erforderlich</li></ul><h2>Montage</h2><ol><li>XIAO ESP32-C5 und LiPo-Akku montieren.</li><li>Die Elektronik in das Gehäuse einsetzen.</li><li>Den Deckel zunächst auf einer Seite einhaken.</li><li>Anschließend die gegenüberliegende Seite nach unten drücken, bis der Deckel hörbar einrastet.</li></ol><h2>Druckhinweise</h2><ul><li>PLA+, PETG oder ASA empfohlen</li><li>0,2 mm Schichthöhe funktioniert sehr gut</li><li>Die LED-Fenster idealerweise mit transparentem Filament drucken</li><li>Keine zusätzlichen Schrauben erforderlich</li><li>Zweifarbiger Druck: Schwarz / durchsichtig oder weiß</li></ul><p>Viel Spaß beim Nachdrucken! Über Fotos von euren Builds und Verbesserungen freue ich mich immer.</p>

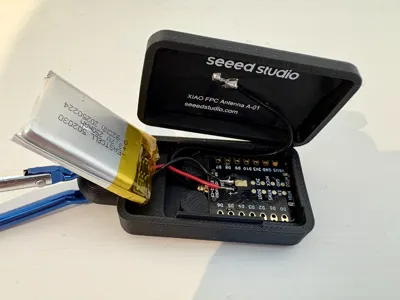

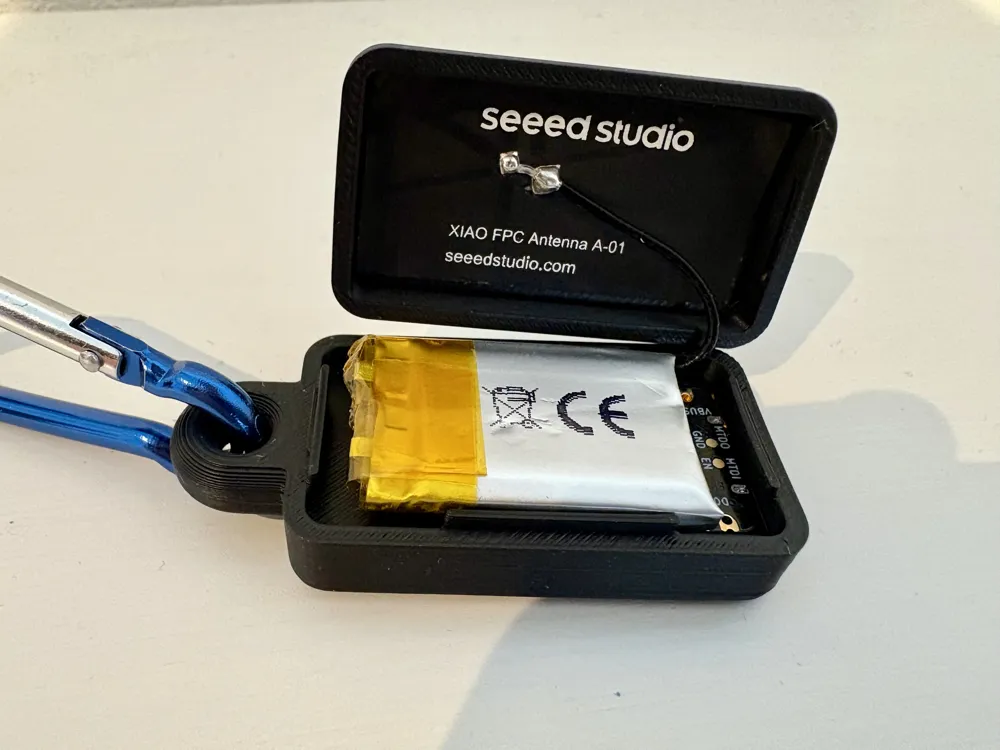

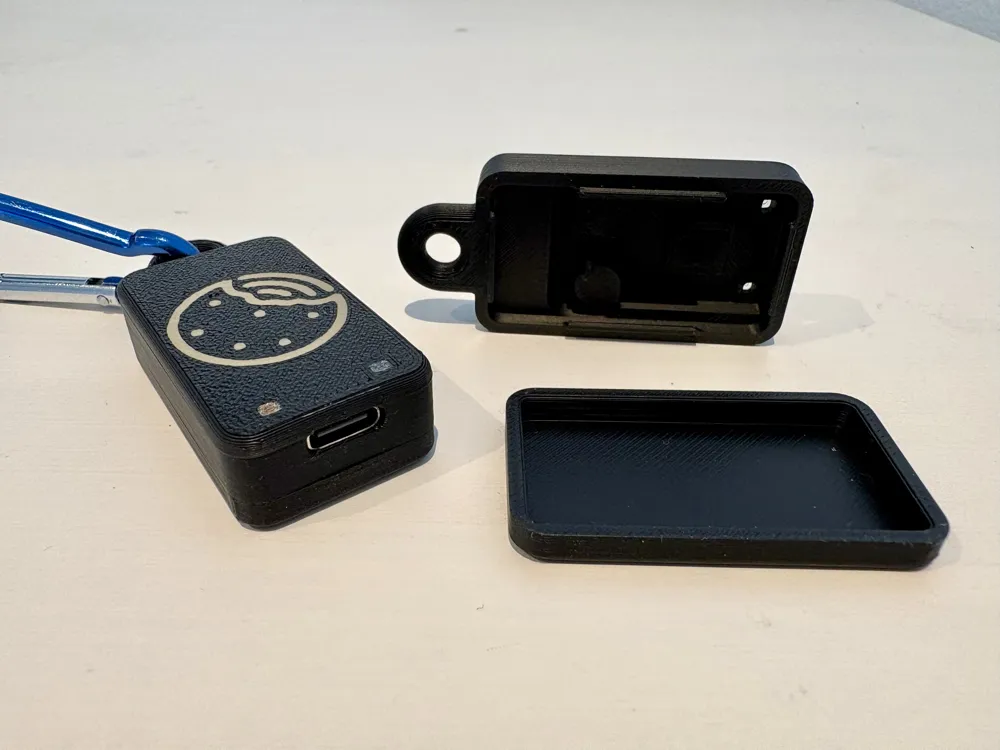

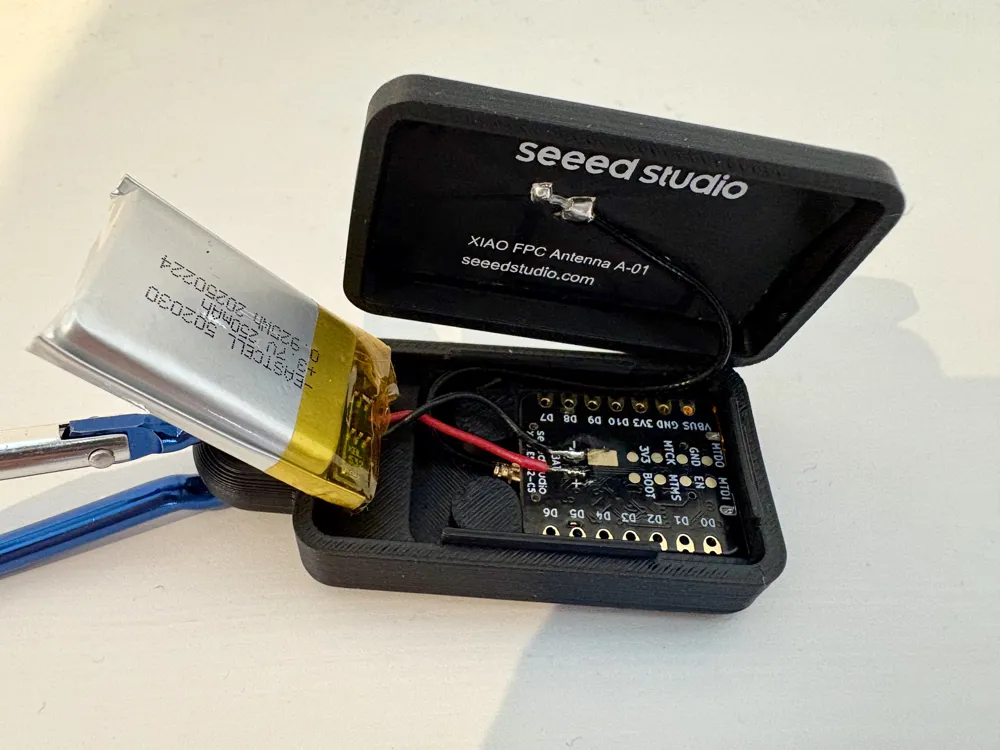

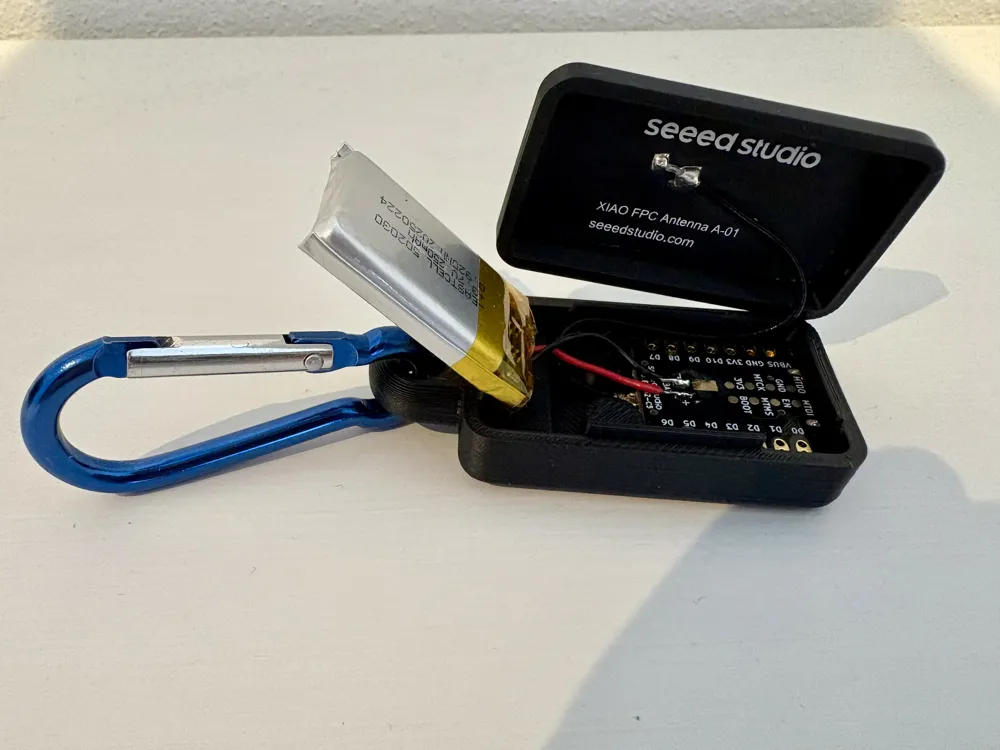

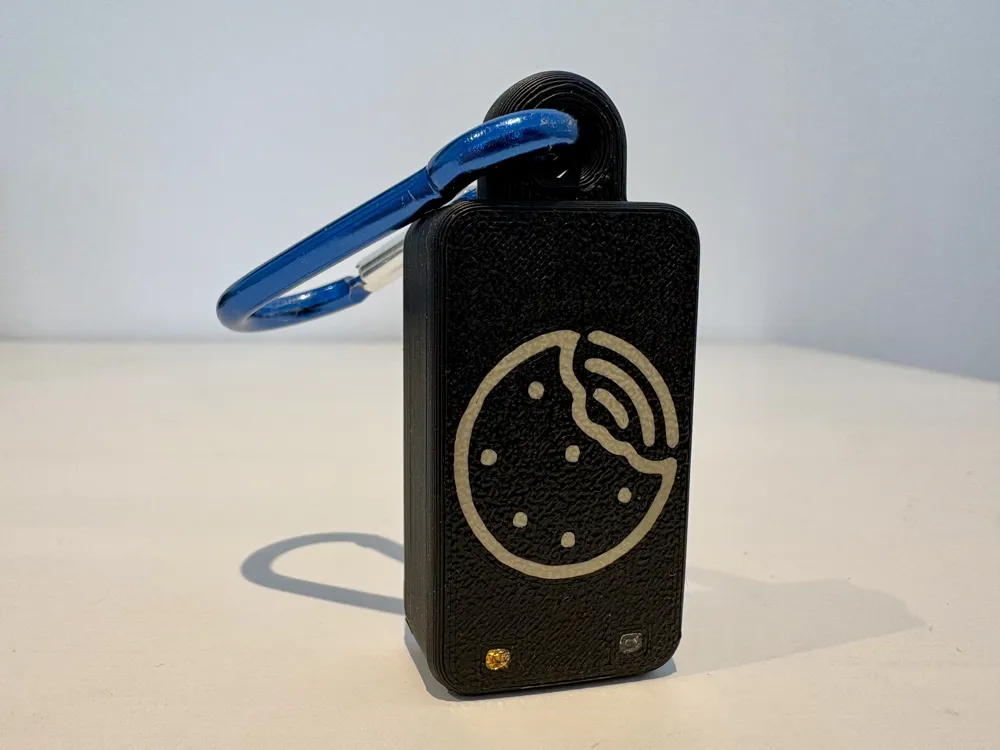

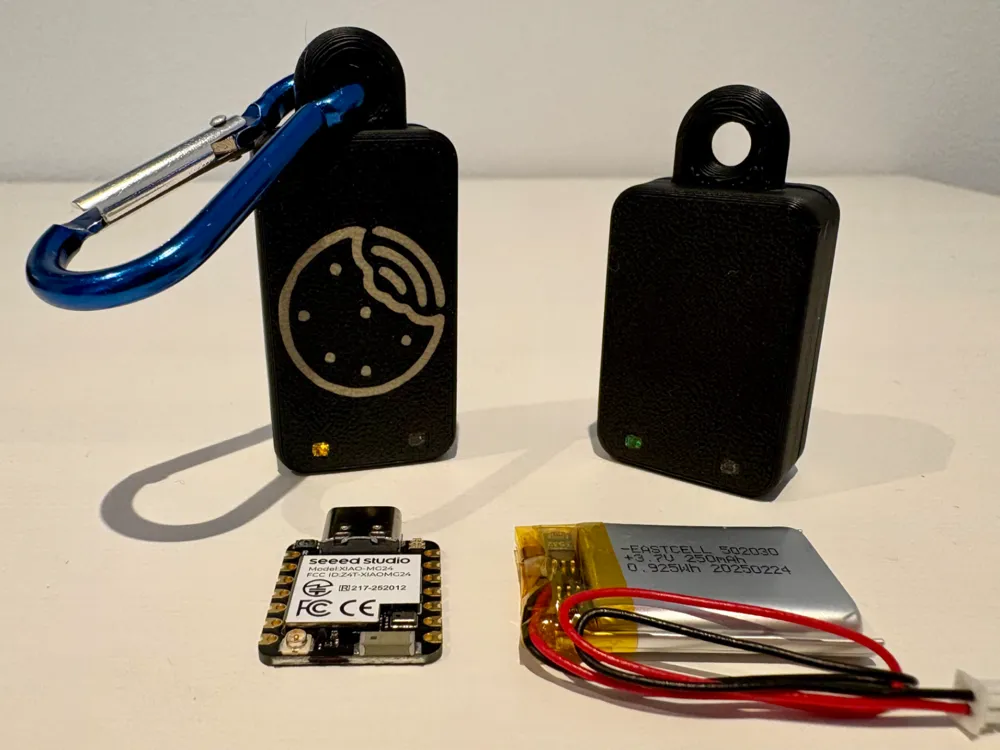

<p>I designed this case for the Seeed Studio XIAO ESP32-C5 with an external antenna. Additionally, the case provides space for a 250 mAh LiPo battery, allowing the entire setup to be used compactly and portably.</p><p>The case has two LED windows so that the status LEDs remain visible even when closed. For the best appearance, I printed these areas with transparent filament.</p><p>On the top side, there is an eyelet for a carabiner, keyring, or loop. This allows the device to be conveniently attached to a backpack, bag, or keyring.</p><h3><span style="color: #E14747">UPDATE: New case with a cutout for a switch (Type: SS-12F15).</span></h3><p>I use this case together with the Biscuit Firmware (<a target="_blank" rel="noopener noreferrer ugc" href="https://github.com/CodeHedge/diy_node_web_flasher?utm_source=chatgpt.com"><span style="color: rgb(0,0,0)">Biscuit Firmware Project</span></a>). This allows the device to be conveniently configured and controlled via a smartphone without having to remove it from the case.</p><h2>Features</h2><ul><li>Compatible with Seeed Studio XIAO ESP32-C5</li><li>Support for external antenna</li><li>Space for a 250 mAh LiPo battery (Amazon)</li><li>Two LED windows for status indicators</li><li>Eyelet for carabiner, keyring, or loop</li><li>Compact and lightweight design</li><li>Lid with snap closure, no screws required</li></ul><h2>Assembly</h2><ol><li>Assemble XIAO ESP32-C5 and LiPo battery.</li><li>Insert the electronics into the case.</li><li>First, hook the lid on one side.</li><li>Then press the opposite side down until the lid audibly snaps into place.</li></ol><h2>Print instructions</h2><ul><li>PLA+, PETG, or ASA recommended</li><li>0.2 mm layer height works very well</li><li>Ideally print the LED windows with transparent filament</li><li>No additional screws required</li><li>Two-color print: Black / transparent or white</li></ul><p>Have fun reprinting! I always appreciate photos of your builds and improvements</p>

Seeed XIAO ESP32-C5 Case + LiPo Battery (Biscuit)

ASIA

Print Profile(3)

Description

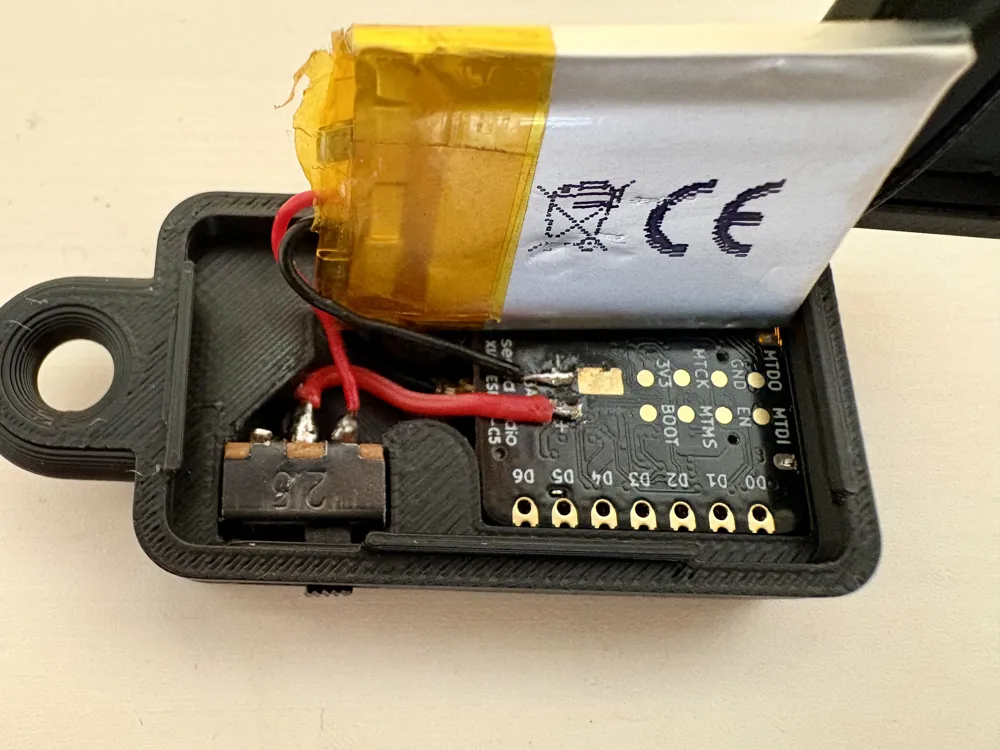

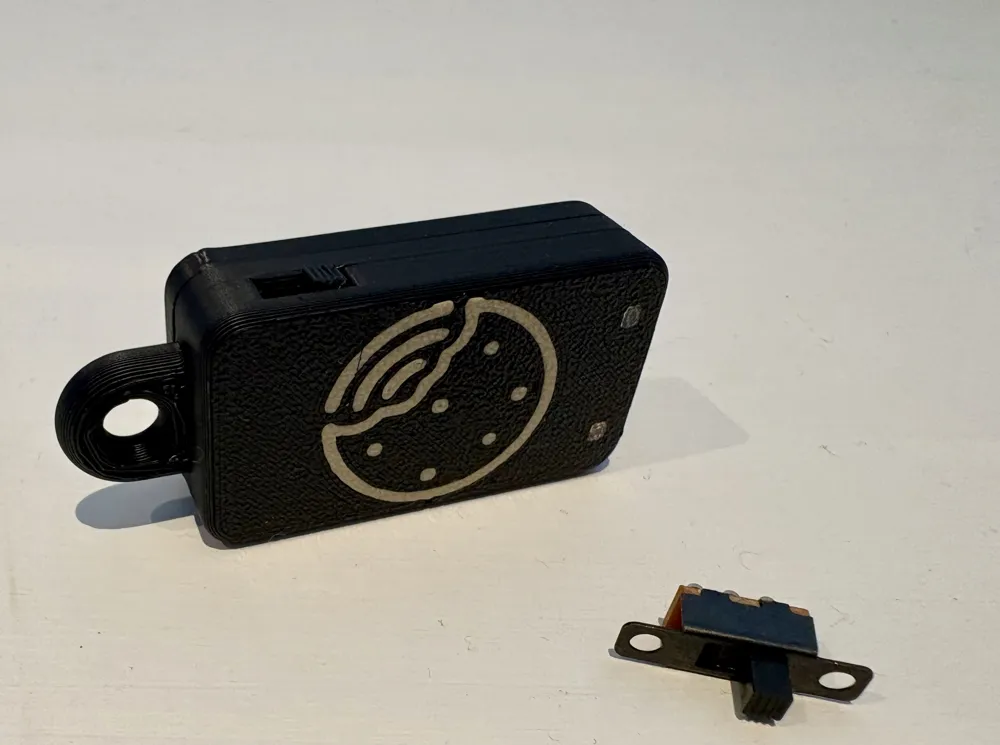

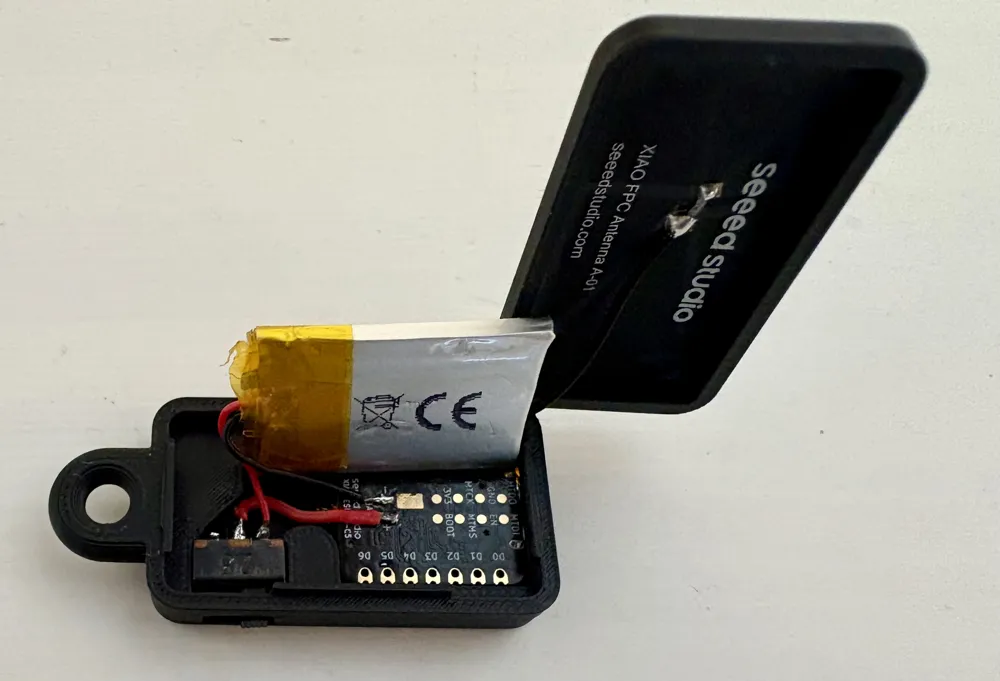

UPDATE: New case with a cutout for a switch (Type: SS-12F15).

Features

Assembly

Print instructions
