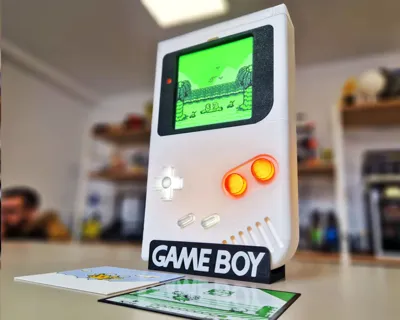

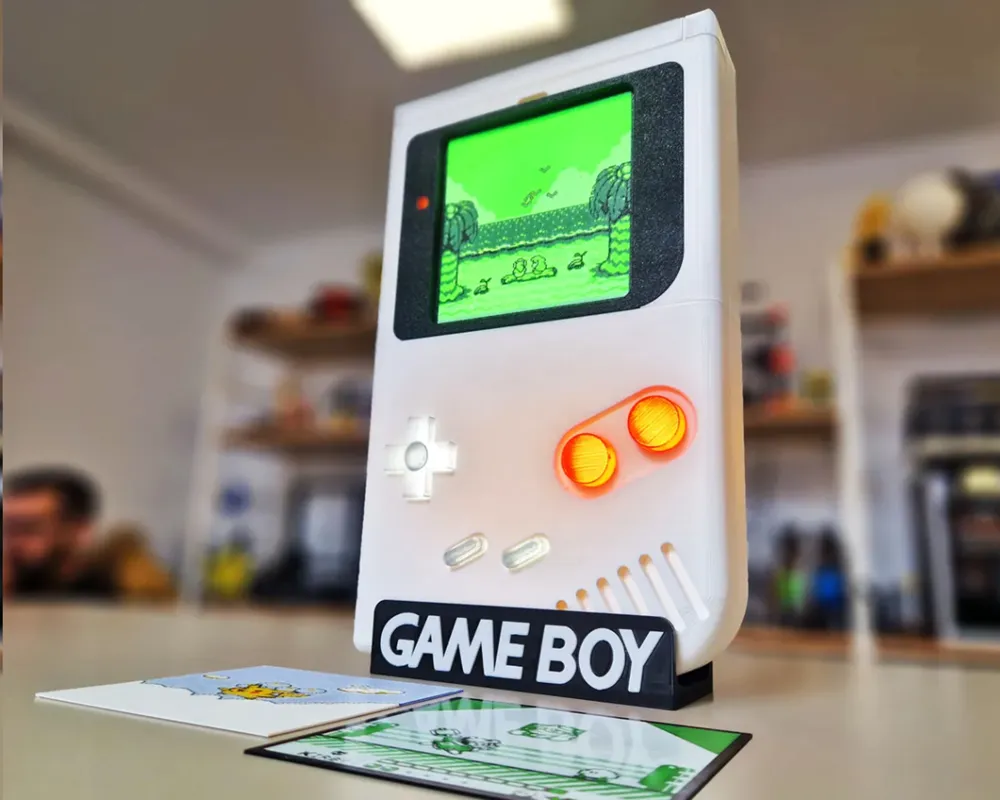

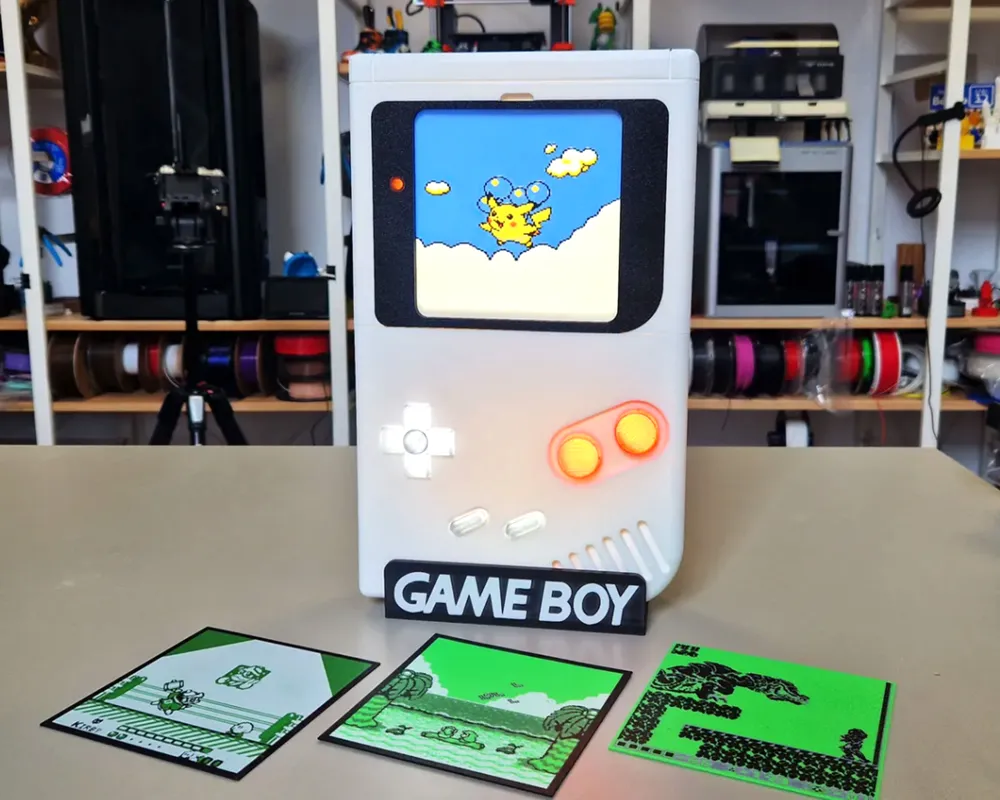

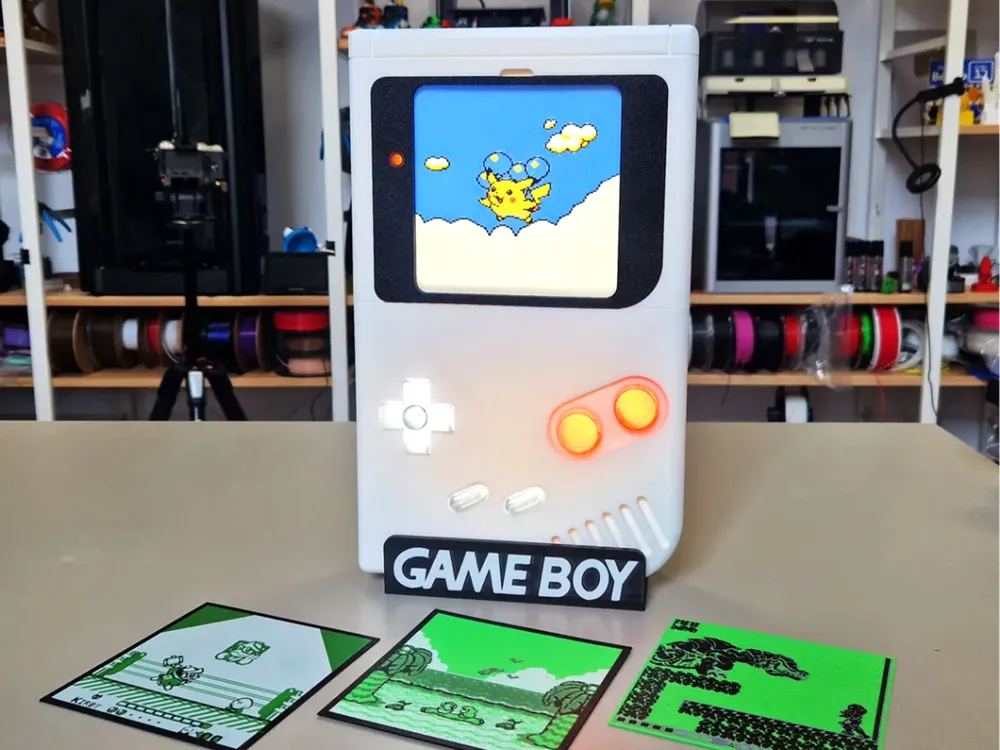

Lámpara GameBoy con tira LED y pantalla intercambiable. Puedes ver el proyecto completo en este vídeo de mi canal:
Indicaciones:

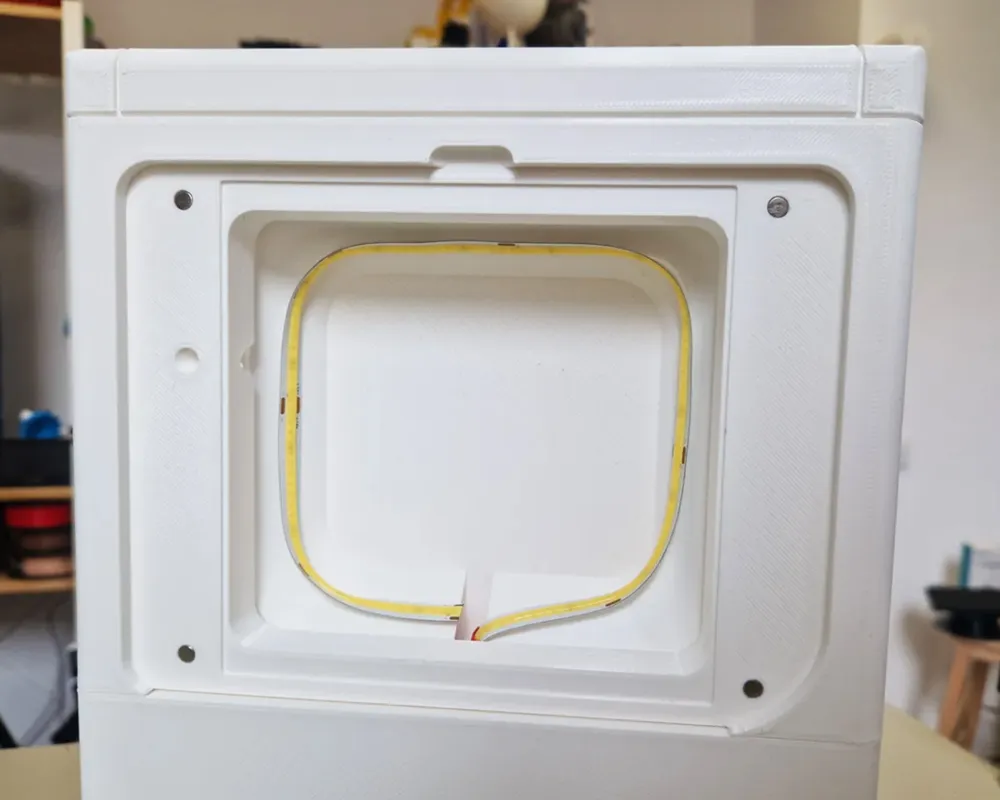

- La lámpara se retroilumina con una tira LED en la pantalla y los botones de la Gameboy
- Este modelo está adaptado y cortado en partes para que puedas imprimirlo en una impresora 3D con tamaño de cama 22 x 22 x 25 cm o superior. Si la cama de tu impresora 3D es más pequeña, puedes escalar todo el proyecto y hacerlo más pequeño o deberás hacer más cortes en las partes de la Gameboy.

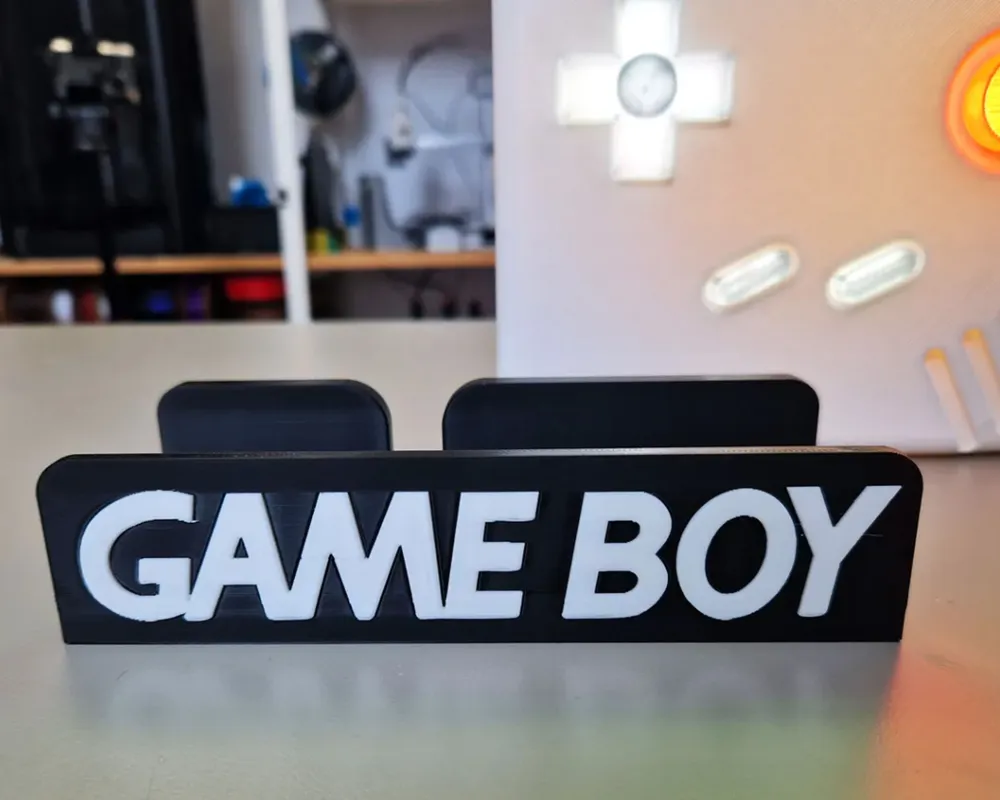

- Hay 2 versiones de la base: Una con las letras extruídas para sistemas multicolor, y otra base con las letras en negativo y las letras por separado (archivos NO AMS)
- Las láminas que ves en nuestra lámpara son los diseños de Merla3D que puedes descargar aquí: https://www.printables.com/model/587549-kirby-dream-land-3-color-multicolored-print

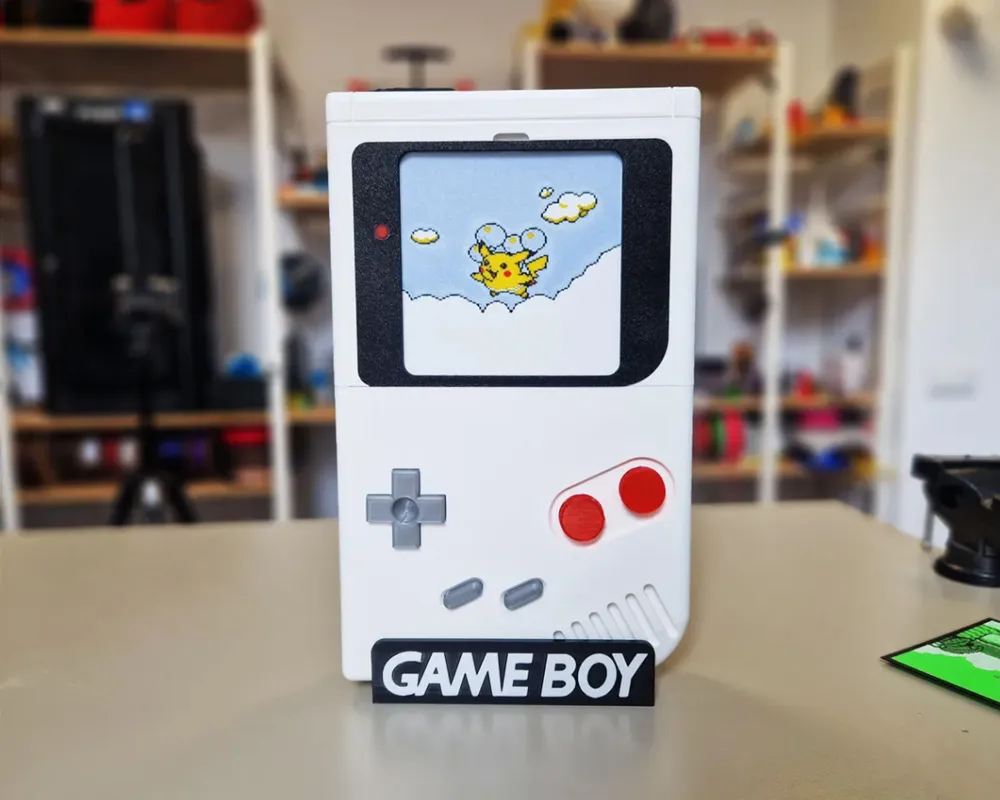

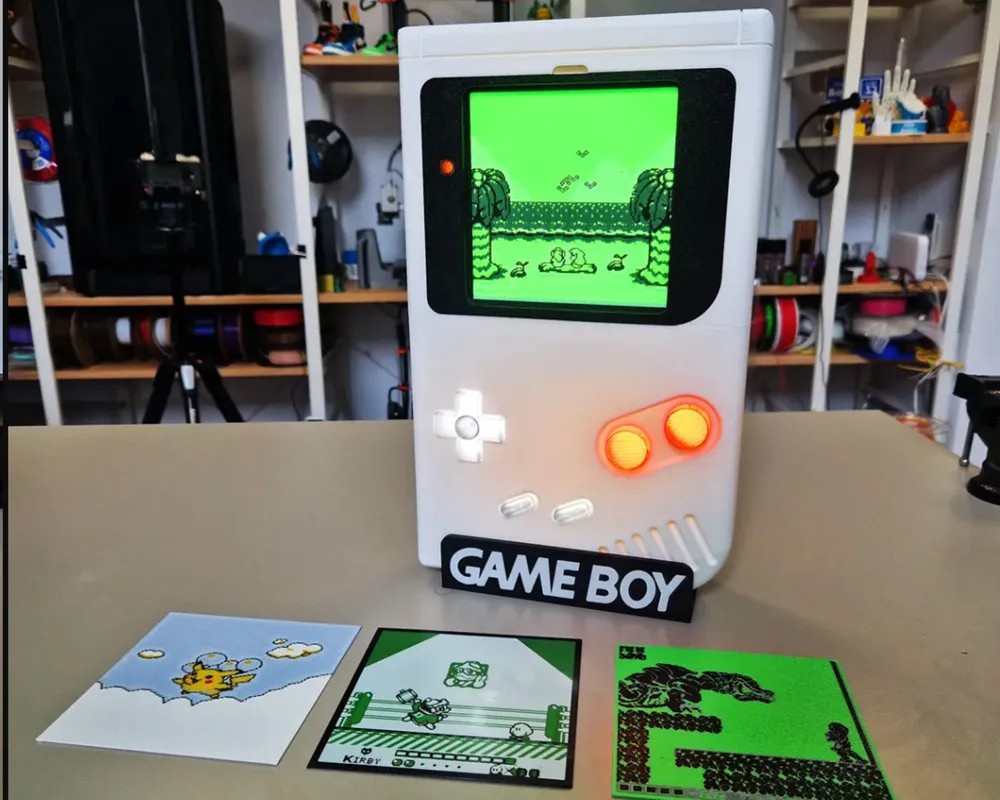

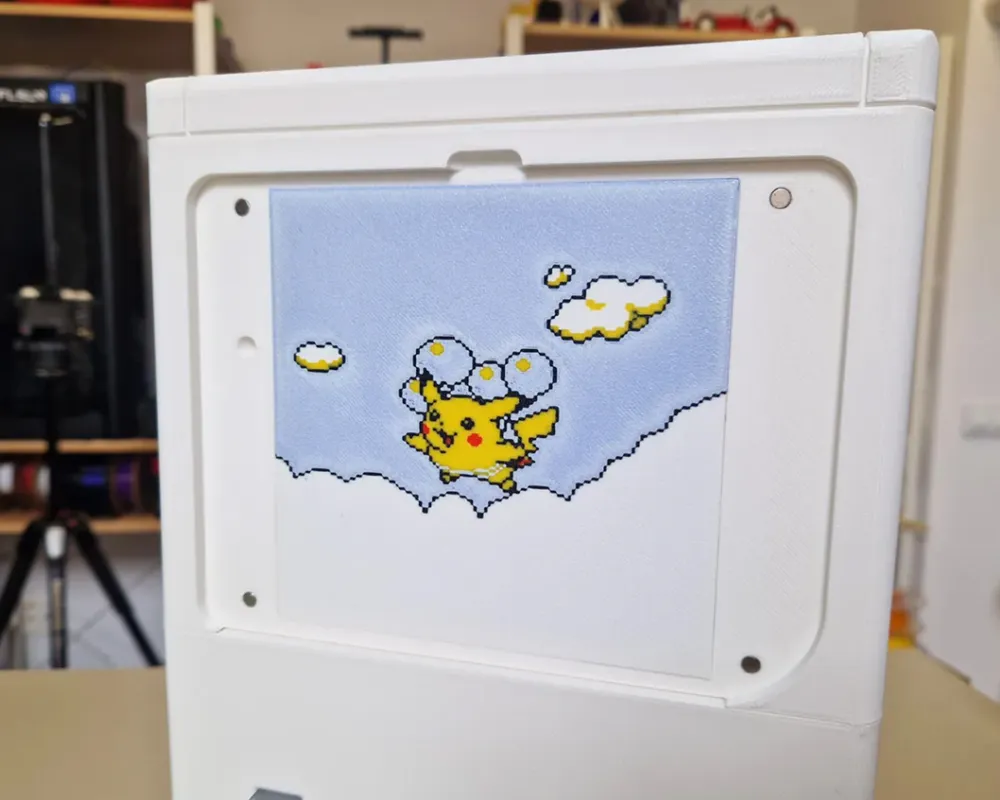

- También puedes crear tus propias láminas 3D para la pantalla e intercambiarlas: El marco de la pantalla va imantado y puedes retirarlo fácilmente para cambiar el fondo de pantalla cuando lo desees.
- Puedes ver el tutorial completo sobre cómo imprimir láminas multicolor en https://www.youtube.com/control3d
- Se aconseja que la tira LED sea de 24V para que los botones y las láminas generen buena iluminación
Parámetros de impresión
- Capa: 0.28 Lámpara y base, 0.20 láminas
- Boquilla: 0.4 (modificar ancho de línea a las láminas a 0.35)
- Medidas láminas 130.39mm de lado, 1mm de espesor
Materiales para el montaje de la lámpara
- Cianoacrilato y acelerante https://amzn.to/4cdCby8
- 4 tornillos allen M3X35mm https://amzn.to/3uWbCwI
- 4 insertos de latón M3 https://amzn.to/3v7juLG
- Tira LED COB(en nuestro caso es de 24V) https://amzn.to/3IAhizo
- Conectores tipo barrel 2.1x5.5mm https://amzn.to/3PjLLWm
- 8 imanes 5x3mm https://amzn.to/3uZ3k7h
- Fuente de alimentación 24V https://amzn.to/3IyZHYQ
Filamento utilizado
PLA Básico Control 3D https://control3d.net/tienda-control3d/
¿Quieres aprender a diseñar 3D esta lámpara tú mismo/a?
Esta Gameboy es un ejercicio del curso de diseño 3D con Autodesk Fusion 360 de la Academia Online Control 3D. ¡Aprende con nosotros a crear cualquier diseño 3D para imprimir con tu impresora 3D! https://control3d.net/
