heat set insert adapter for Dremel workstation 220
Print Profile(1)
Description

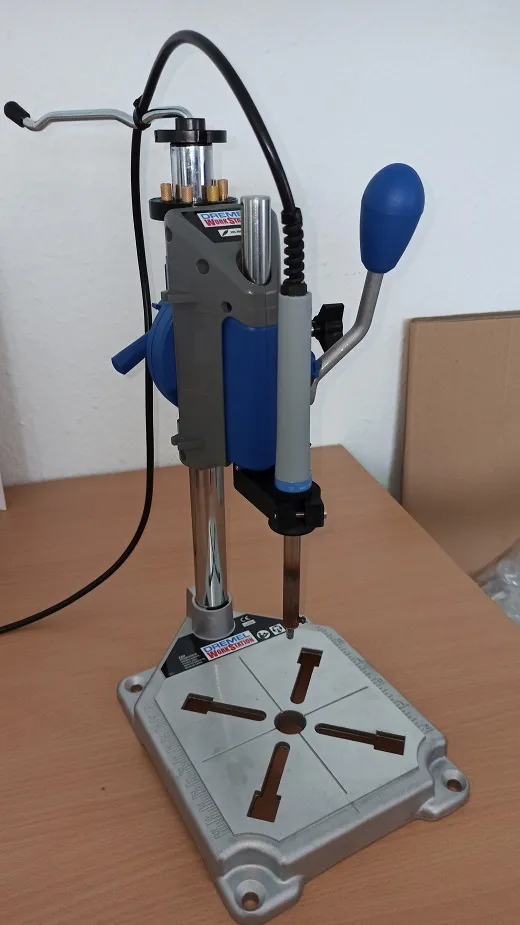

Umbau einer Dremel WorkStation 220 zur Einschmelz Presse für Gewindeeinsätze. Ich nutze hier einen Ersa 30W Lötkolben und das ruthex Einschmelzhilfe Set.

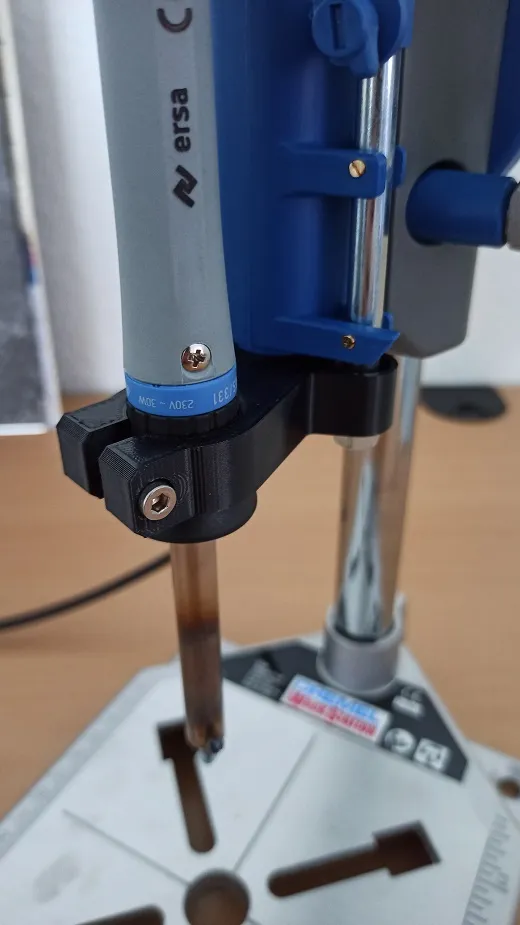

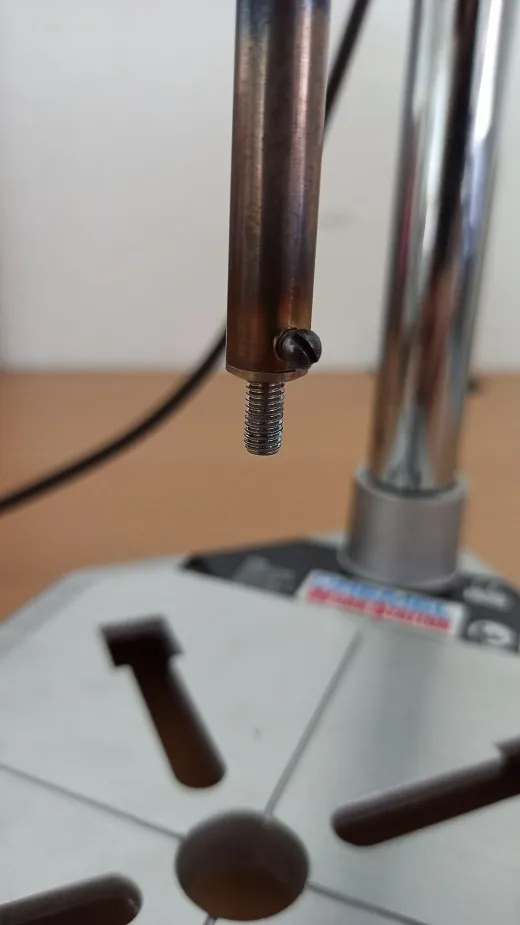

Der Adapter wird anstelle des orignal Adapters montiert. Zum Aufschrauben der ruthex Einschmelzhilfen nutze ich einfach eine M5 Zylinderschraube die ich am Kopf gekappt habe und anstelle der Ersa 5mm Aufnahme Spitze eingesetzt habe. Man kann auch einen Gewindebolzen oder Gewindestange verwenden. Auch eine kürzere Schraube (mind. 20mm) würde gehen, aber je mehr Länge im Lötkolben steckt, desto besser die Wärmeübertragung.
Was wird benötigt:
- Dremel WorkStation 220
- Ersa 30 S Lötkolben
- ruthex Einschmelzhilfe Set M2 - M8
- 1x DIN 912 M4 x 25 (EN ISO 4762)
- 1x Gewindeeinsatz M4
- 1x DIN 912 M5 x 55 (EN ISO 4762)
