Kubota KX018-4 horizontal radio box.

EN part (Czech below):

I recently purchased a used excavator. It came equipped with an old, broken radio. Consequently, I acquired a new, inexpensive radio from Aliexpress. It does produce a slight static, but nonetheless, it functions. However, when installed in the original radio compartment, the display is completely obscured. This display is only visible from above, but when the radio is in its original location, it is viewed from below.

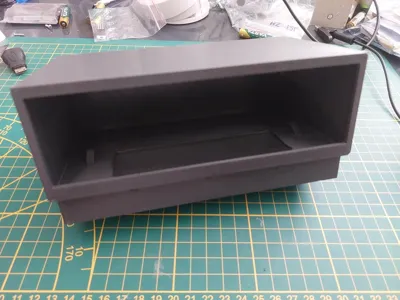

Thus, I devised a horizontal box through which the cables can be routed, the radio inserted, and the box secured in its original position. And behold, it operates perfectly, and the display is now visible!

My radio: https://www.aliexpress.com/item/1005006360761840.html. It's the most affordable option available, but I would purchase a different one today. If you acquire one and it generates static, simply cover the shielding on the antenna connector with thin (masking) tape.

However, it does have one flaw: it does not securely hold the radio in its fully inserted position. For now, I've addressed this issue by using electrician's tape (3M Temflex - it doesn't leave any glue residue), wrapping it around the frame and securing it over the top of the box. However, I intend to measure and drill holes in the sides for two screws, one on each side, which will firmly hold the radio in place and eliminate the need for the tape.

Now, some technical details regarding printing:

1. The model requires supports. I printed it using PETG (as it gets incredibly hot inside the excavator during the summer), but only one contact layer of the supports is always made of PLA, ensuring easy removal. ATTENTION! When using the P1S/X1C, you must keep the door open and remove/raise the top glass to prevent PLA from becoming stuck in the extruder!

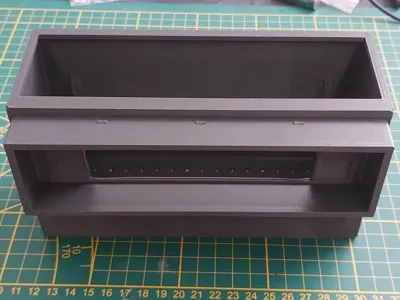

2. For a smoother and faster printing process, I have sealed the hole for cable passage. The wall there has been thinned, so you'll need to use a cutter, preferably a heated one, and make the cut as indicated on the model (where the arrow points in the picture).
3. The box is designed for an excavator shaft measuring 182x53.4mm. To secure the box, there are three protrusions on the front side (in the CAD image, they are the pink arches). I printed them smaller, but they could have been larger, so I have increased them by 0.5 mm for the published model. If this proves excessive, simply trim them with a file or utility knife.
4. The box is designed for modern short radios. Mine has a depth of 53mm (excluding the portion that doesn't slide into the shaft). The total depth of the box is 100mm, but be aware that the cables must also fit there - to the ISO connectors and the antenna cable/connector.

I contemplated whether to include a sunshade for the display above the radio, or perhaps a small shelf for miscellaneous items. Ultimately, I decided against both. I am still considering the shelf, but if it were integrated into the model, the print time would increase due to the additional supports required. As a result, I will likely print a simple "bowl" that I will secure on top using instant glue. This "bowl" can serve as a longer shelf and also function as a sunshade.

My excavator is a 2012 Kubota KX018-4. I believe this box should be compatible with the KX015-4, KX016-4, and KX019-4 models as well.

CZ part/Česky:

Koupil jsem si starší bagr. Bylo v něm rozbité staré rádio. Tak jsem si na Aliexpressu koupil nové laciné rádio. Trochu šumí, ale nějak hraje. Jenže když se dá do originální šachty na rádio, nejde na displeji vůbec nic vidět. Ten displej je viditelný pouze shora, ale když je rádio na původním místě, kouká se na něj zespodu.

No a tak jsem si vymyslel horizontální box, kterým se protáhnou kabely, zasune se rádio a box se posadí na původní místo. No a vida, funguje to a na displej jde vidět!

Moje rádio: https://www.aliexpress.com/item/1005006360761840.html. Nejlevnější, co existuje, ale dnes bych koupil jiné. Pokud si ho koupíte a šumí, slabou (malířskou) páskou zakryjte na anténním konektoru stínění.

Akorát to tedy má jednu chybu: rádio v tom nedrží zcela zasunuté. Prozatím jsem to vyřešil elektrikářskou páskou (3M Temflex-nenechává stopy od lepidla), obtočenou okolo rámečku a vedenou přes horní stranu boxu. Chystám se ale naměřit si v bocích otvory na 2 šroubky, 1 na každou stranu, které rádio pevně chytí a nebude to vypadat blbě, jako ta páska.

A teď trochu technického infa k tisku:

1. Model vyžaduje podpěry. Model jsem tisknul z PETG (v bagru je v létě skutečně vedro), pouze vždy 1 kontaktní vrstva podpěr je z PLA, aby šly podpěry snadno odstranit. POZOR! U P1S/X1C musíte nechat otevřená dvířka a sundat/zdvihnout horní sklo, jinak se PLA zasekne v extruderu!
2. Pro snažší a rychlejší tisk jsem zaslepil otvor pro protažení kabelů. Stěnu jsem tam udělal tenčí, použijte řezák, nejlépe nahřátý a otvor vyřízněte, jak je naznačeno na modelu (na obrázku tam, kam ukazuje šipka).
3. Box je pro šachtu v bagru o velikosti 182x53,4mm. Pro zajištění boxu jsou na přední straně 3 výstupky (na snímku z CAD jsou to ty růžové obloučky). Já je tisknul menší, ale mohly být větší, proto jsem je pro publikovaný model o 0,5mm zvýšil. Pokud by to bylo moc, stačí je pilníkem či řezákem snížit.
4. Box je pro moderní krátká rádia. Moje je hluboké 53mm (bez části, která se nezasunuje do šachty). Celková hloubka boxu je 100mm, ale pozor, ještě se tam musí vejít kabely - do ISO konektorů a anténní kabel/konektor.

Trochu jsem také přemýšlel, zda neudělat nad rádiem sluneční clonu na displej, případně malou poličku na cokoliv. A nakonec jsem neudělal ani jedno. O té poličce ještě uvažuji, ale kdyby to bylo součástí modelu, tisklo by se to déle díky dalším nutným podpěrám. Takže asi vytisknu jednoduchou "misku", kterou shora přilepím vteřinovým lepidlem a která případně bude delší a bude dělat i tu sluneční clonu.

Můj bagr je Kubota KX018-4 z roku 2012. Box by podle mě měl fungovat i na KX015-4, KX016-4 a KX019-4.
